激光锡焊在陶瓷材料焊接中的应用

激光锡焊在陶瓷材料焊接中的应用

激光锡焊(激光软钎焊)依靠局部非接触定点加热、热输入可控的优势，解决氧化铝、氮化铝、氧化锆等电子陶瓷与金属异种连接难题，广泛应用于光通信、功率半导体、射频器件、传感器封装;区别于激光熔焊，激光锡焊只熔化焊料、不熔化陶瓷基体，特别适配陶瓷脆性、不耐整体高温的特性。松盛光电来给大家介绍激光锡焊是怎么焊接陶瓷的。

一、核心工艺原理与两条技术路线

陶瓷本身化学惰性强，普通锡料无法润湿，工业上分为两大类工艺：

1)陶瓷金属化后激光锡焊(量产主流，可靠性最高)

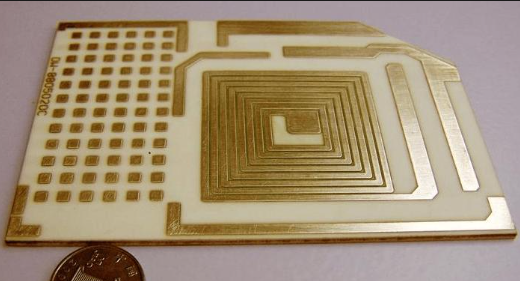

工艺流程：陶瓷基板预处理 → Mo-Mn 法 / 化学镀 Ti-Ni-Au / 溅射金属化层 → 激光加热锡料实现连接 连接结构：陶瓷→金属化过渡层→焊料→金属引脚 / 散热件 优势：润湿性稳定、焊点强度高、气密性好;适合 Al₂O₃、AlN 陶瓷基板、陶瓷管壳封装。

2)陶瓷直接激光活性锡焊(无金属化，小批量特种场景)

使用活性钎料(含 Ti、Zr 等活性元素)，激光局部升温促使活性元素与陶瓷界面发生化学反应生成过渡相，实现焊料直接润湿陶瓷; 局限：工艺窗口窄、一致性较差，多用于科研、特种传感器，大批量产极少采用。

热源选型：电子行业主流915/980nm 半导体连续 / 脉冲激光;光斑 0.05～0.3mm，配合 CCD 视觉定位，重复精度 ±0.01mm。

二、相比回流焊、烙铁焊、超声焊的核心优势

极低局部热输入，防止陶瓷开裂 回流焊整板升温、烙铁热传导范围大，陶瓷与金属热膨胀系数(CTE)差异极易产生微裂纹;激光热影响区<0.1mm，可搭配闭环红外恒温控制，避免热冲击。

非接触、可达性强 适合立体结构、狭小内腔、高密度微型焊点，无法下烙铁的 COB 光模块、陶瓷封装引线均可焊接。

保护热敏元器件 焊接只对焊点区域加热，陶瓷基底背面温升低，避免光芯片、半导体裸片受热失效。

焊点形态可控、适合高频电路 焊点一致性好，减少信号反射;氮气氛围焊接抑制氧化，接触电阻稳定，适配射频、高速光信号场景。

柔性生产 支持锡丝、锡球、锡膏、预成型焊片多种送料方式，单点独立焊接，方便返修补焊。

三、主流应用领域(电子陶瓷为主)

1. 光通信器件(规模最大应用场景)

基材：96%/99.6% 氧化铝陶瓷、氮化铝陶瓷基座

TOSA/ROSA 光组件：陶瓷基座与金属引脚、透镜支架焊接

800G/1.6T 光模块 COB 封装、陶瓷管壳引线钎焊

2. 功率半导体、新能源电子

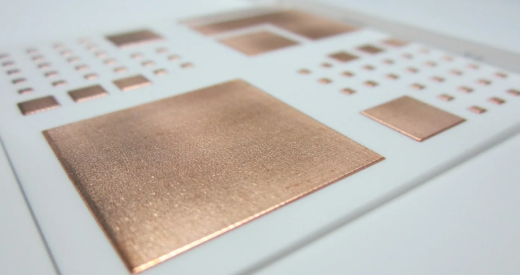

基材：Al₂O₃、AlN 陶瓷覆铜板(DBC/AMB 基板)

IGBT、SiC 模块陶瓷基板与引脚、微型散热连接件焊接

大功率 LED 陶瓷基板电极、散热结构焊接

注意：大面积基板主连接一般使用真空钎焊;激光锡焊多用于引出端子、辅助微型焊点。

3. 射频与 5G 通信

陶瓷滤波器、介质谐振器金属电极焊接

毫米波雷达陶瓷基板、射频陶瓷载体与 SMA 金属连接器焊接

4. 传感器与气密陶瓷封装

温度、压力传感器陶瓷外壳、陶瓷馈通(Feedthrough)引脚焊接

医疗植入器件陶瓷密封组件(低应力，避免陶瓷漏气)

5. 其他场景

陶瓷电容电极补强、微型航空航天陶瓷组件、氧化锆结构陶瓷小型异种连接。

四、关键工艺难点与解决方案

难点 1：陶瓷表面润湿性差，锡料缩球、虚焊

方案：优先采用Ti/Ni/Au 金属化;无金属化场景选用含钛活性焊料;严格超声清洗陶瓷表面，搭配适配助焊剂;惰性氮气保护。

难点 2：CTE 失配引发陶瓷微裂纹(最常见失效)

方案：

采用脉冲激光、梯度能量缓升温，避免瞬时高温冲击;

优化光斑大小，不要能量过度集中;

厚陶瓷可增加低温预热工序;

选用塑性较好焊料(SAC305、低温 SnBi)缓冲热应力。

难点 3：氮化铝(AlN)陶瓷特殊问题

AlN 易受潮水解、表面易形成氧化铝薄层;金属化前需等离子清洗，严控焊接环境湿度。

难点 4：界面空洞、气密性不足

方案：控制焊料厚度;使用低空洞锡膏;稳定激光加热时间，防止助焊剂剧烈汽化;高精度工装保证贴合间隙。

五、常用焊料选型参考

通用消费 / 通信电子：SAC305(SnAgCu，无铅)，工作温度适中;

热敏器件：SnBi58 低温焊料(熔点 138℃)，大幅降低热冲击;

高可靠气密封装：AuSn20 金锡焊料(多用于陶瓷盖板密封，高温稳定性强);

无金属化直接钎焊：活性锡基钎料(添加 Ti，成本高，工艺窗口窄)。

六、典型标准工艺流程(金属化陶瓷基板激光锡焊)

陶瓷基板超声清洗→烘干→等离子表面活化

定位工装装夹，视觉 CCD 完成焊点坐标校准

锡丝 / 锡球自动送料，激光预热界面

激光定点熔化焊料，保持润湿铺展时间

激光关闭，受控缓冷，氮气持续保护

视觉外观检测、推剪强度抽检、气密 / 电阻测试

七、发展趋势

矩形光斑、匀光激光替代传统高斯光斑，温度场更均匀，减少陶瓷局部过热;

红外实时闭环温控激光锡焊系统，实现焊点温度 ±5℃精准管控;

激光表面微织构预处理陶瓷，探索简化金属化工序，降低生产成本;

在第三代半导体 AMB 氮化铝陶瓷封装、高速光模块中持续渗透。

松盛光电优势

松盛光电四点同轴闭环恒温温控系统(独家) 激光光路、同轴 CCD 视觉、红外测温、指示光四点同轴一体化，解决行业普遍存在光路偏移、测温不准难题; 自研高速 PID 温控，测温响应≈20μs，激光器响应 15μs，焊点温度实时闭环调节，温度控制精度±5℃。

陶瓷焊接价值：避免瞬时热冲击，大幅降低氧化铝、AlN 陶瓷因 CTE 失配产生微裂纹;适配光模块陶瓷基座、DBC 基板精密钎焊。

松盛光电自主半导体激光光源 + 匀光光学方案 主推 915/976/980nm 半导体连续激光，能量稳定性<±0.5%;可选矩形匀光光斑、环形光斑、摇摆光束焊接头(QBW 摇摆头)。 高斯光斑局部热点容易烤裂陶瓷;匀光 / 摇摆光斑温度场均匀，焊点空洞率显著下降，非常适合薄陶瓷、金属化陶瓷基板。 同步布局450nm 蓝光激光锡焊，对镀金、铜电极吸收率更高，适合陶瓷表面金属镀层焊接。

松盛光电微米级视觉定位与高精度运动平台 同轴高清 CCD 视觉，重复定位精度可达±2~5μm;最小支持 0.15mm 焊盘、0.25mm 窄间距焊点。 适配陶瓷封装微型引脚、ROSA 陶瓷基座软带焊接，狭小腔体、立体结构可视可控，无需反复调试光路。

松盛光电模块化光学头，支持轻量化嵌入自动化产线 光学模组小型化设计，区别传统大型立式设备;可独立供货激光焊接头、温控单元，方便集成客户自有自动化工装、氮气密闭腔体。
