激光锡焊在电视机内置扬声器焊接中的应用

激光锡焊在电视机内置扬声器焊接中的应用

电视内置扬声器属于声学热敏器件，振膜、音圈胶、薄 FPC 都不耐高温，传统烙铁、HotBar 容易带来热损伤、引线拉断、异音隐患。激光锡焊(半导体激光软钎焊，恒温闭环控温)依靠局部定点、非接触加热，成为电视喇叭装配优选精密焊接工艺，多用于中高端液晶、MiniLED 电视扬声器产线。

一、主要焊接工位

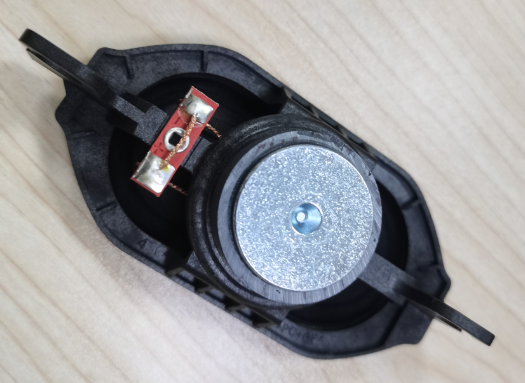

音圈漆包线与喇叭 FPC 焊盘焊接(核心工位) 电视扬声器音圈引线为极细漆包铜线，需要将两根引出线焊接到喇叭自带 FPC 柔性板焊盘上。激光只聚焦焊点，毫秒级加热，热量不会传导至振膜与音圈胶，避免振膜受热变形、胶水失效，保障频响、失真等声学参数一致性。可配套激光预剥漆，一次性完成去漆 + 焊接，解决细漆包线虚焊问题。

喇叭 FPC 尾端与电视主板 PCB 端子焊接 电视整机内部空间紧凑，喇叭出线位置狭小、焊盘间距小。激光非接触无压力，不会压折薄 FPC 软板;同轴 CCD 视觉定位，振镜快速切换多点焊接，适合多喇叭整机装配线。

金属极片、屏蔽接地辅助焊接 部分电视喇叭金属支架、屏蔽极片接地焊点，使用激光送丝或预置锡环焊接，不损伤周边塑料壳体与声学组件。

二、相比传统烙铁 / 热压焊的核心优势

热影响极小，保护振膜声学性能 光斑聚焦在焊点，热影响区仅 0.1~0.3mm，配合激光恒温闭环测温，焊点温度稳定可控，不会把热量传到振膜，杜绝喇叭出现杂音、破音、频响漂移，这是电视扬声器最关键的收益。

非接触无机械应力 没有烙铁头压合，不会扯断十几微米细音圈引线，不会压伤 FPC 线路，减少引线断裂不良。

焊点一致性高，良率稳定 激光功率、作用时间、送锡量程序可控，批量焊点电阻、拉力波动小;CCD 视觉自动对位，适配自动化产线，可在线实时监测焊点温度曲线，便于产线数据追溯。

狭小空间可焊 激光光束可通过光纤导入腔体内部，适合电视整机预装后、喇叭埋在机壳内的狭小焊接场景，普通烙铁头难以伸入。

减少耗材成本 无烙铁头磨损、更换，长期大批量生产可以降低烙铁头维护、更换工时。

三、主流工艺方案

激光送丝锡焊：最常用。自动送细锡丝，激光熔化锡丝形成焊点，焊锡量可控，适合 FPC 端子、喇叭极片，换型灵活。

预置锡膏 / 锡环激光焊：提前点锡膏或放置锡环，激光熔化预置焊料，适合音圈引线微小焊点，锡量更稳定。 光源一般选用半导体近红外激光，搭配同轴 CCD 视觉 + 闭环温度反馈系统，也就是激光恒温锡焊方案，是电视喇叭行业成熟方案。

四、量产工艺难点与管控要点

锡珠飞溅(声学致命缺陷) 助焊剂瞬间汽化会产生微小锡珠，一旦掉入振膜腔会产生异响。对策：优化升温斜率，采用分段预热，控制激光起光时序，可选氮气保护，严格控制锡材供给量。

漆包线焊接窗口窄 能量低→去漆不干净，虚焊;能量过高→直接烧断引线。优先选用自熔漆包线，或增加激光预剥漆工序，单独调试剥漆与焊接两段参数。

连续焊接热累积 连续多点焊接热量累积会慢慢传导至振膜。控制脉冲宽度、增加焊点间隔，降低平均功率，使用恒温 PID 闭环限制最高温度。

视觉对位要求高 音圈引线纤细，引线存在轻微偏移，需要同轴 CCD 实时视觉识别、动态补偿定位。

五、适用场景与选型边界

✅ 推荐场景：中高端电视、超薄电视、MiniLED 电视内置扬声器，多焊点自动化产线、对喇叭声学一致性要求高、机壳内部空间狭小的机型。 ⚠️ 不推荐：超低成本低端电视、单台少量返修(设备投入成本高，更适合大批量量产)。

六、质量检测指标

焊点外观(润湿良好、无炸锡、无拉尖)、导通电阻、引线拉力、喇叭全频段声学测试(重点排查异音)、高低温循环可靠性测试。

七、松盛光电优势

自研恒温闭环控温：四点同轴搭配红外测温与 PID 算法，焊点温度波动控制在 ±5℃，区别普通开环激光。定点局部加热，热影响区极小，保护电视扬声器振膜、音圈胶与细漆包线，避免热变形、破音、声学参数漂移，适配喇叭热敏器件焊接。

微米级同轴视觉定位：激光、CCD、测温、指示光同轴，定位精度 ±0.003mm，自动补偿引线偏移，可精准完成音圈漆包线、FPC 微小焊盘焊接，狭小机壳腔体也可施焊，无机械压应力，不会扯断细引线、压伤 FPC。

工艺与产线适配强：支持送丝、预置锡膏 / 锡环多种方案，送锡精度高，锡材利用率高，锡珠炸锡风险低。焊接曲线、数据全程记录，便于产线追溯，适合电视扬声器自动化批量产线。

长期运维成本低：非接触焊接无烙铁头损耗，减少耗材更换与停机校准工时;模块化结构稳定易维护，可快速换型适配多款电视扬声器，配套完整工艺支持，提前解决漆包线剥漆、热累积等量产难题。
