激光锡焊在微波雷达感应模块焊接中的应用

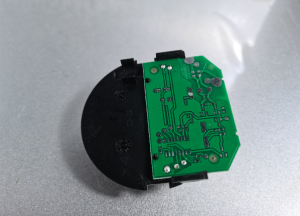

微波雷达感应模块(多普勒雷达，常见 5.8GHz，用于人体感应灯、门禁、安防、智能家居、充电桩、灯具感应)，核心是射频收发芯片、微带天线、低噪放、电源管理、FPC 排线、屏蔽罩、输出引线。它的最大特点：高频射频链路对焊点形态、阻抗、接地连续性非常敏感，射频芯片、介质基板、FPC、电容都属于热敏器件，板件小型化、焊点密集，不能大面积受热。激光锡焊(激光软钎焊)依靠局部定点加热、非接触、毫秒级热输入、同轴视觉定位 + 闭环温控，成为这类模块后段组装、返修、精密互连的优选工艺，区别于激光熔焊。

一、微波雷达模块本身的焊接痛点

射频敏感，焊点形貌直接影响雷达性能 5.8GHz 微波信号对焊盘过渡、焊料铺展、接地完整性很敏感。回流焊整板升温，容易出现接地虚焊、焊点空洞、焊料漫流，造成天线驻波变差、感应距离漂移、误触发、灵敏度不一致;烙铁接触加热容易拉扯焊盘、改变微带线阻抗，直接影响射频匹配。

器件耐热差，介质基板不耐高温 雷达板很多用 PTFE、罗杰斯高频板材、薄 FPC 软板、射频三极管、MOS、稳压芯片，回流 250℃左右长时间保温，容易介质板翘曲、FPC 分层、芯片热漂移、电容失效。烙铁热传导范围大，容易烫到周边射频走线。

空间狭小、焊点微小型化 模块尺寸很小，很多板上焊盘 0.2–0.4mm，天线馈点、屏蔽框接地焊盘、FPC 压接焊盘间距紧凑，烙铁头伸不进去，容易连锡短路。

屏蔽接地要求高 雷达屏蔽罩、接地围栏需要连续均匀接地，接地不良会造成射频串扰、自激、误感应;波峰焊选择性焊容易产生锡珠、虚地。

返修需求多 雷达模组很多是 SMT 回流后，再焊接 FPC、引线、屏蔽罩，属于二次焊接，不能破坏已经贴好的射频器件。

二、激光锡焊的原理与适配机型

激光锡焊是激光辐射加热焊盘 / 焊料，熔化锡基钎料(SAC305、SnBi 低温锡)，形成钎焊连接，母材不熔化。主流光源是980nm 半导体激光(蓝光 / 红外)，对铜、金、镍焊盘吸收率稳定，搭配 CCD 同轴视觉定位、红外闭环测温、自动送丝 / 点锡膏机构。 三种主流工艺形式，在雷达模块里分工不一样：

送丝式激光锡焊：适合引线、端子、屏蔽罩边框、粗引脚;锡丝直径 0.3–0.8mm，定点送锡，锡量可控。

锡膏式(点锡膏 + 激光加热)：适合 FPC 压接焊盘、天线馈点、密集微小引脚，焊点更小、均匀，高频一致性更好。

锡球喷射：超微焊盘、芯片引脚，量产高端雷达模组使用，成本偏高。

核心能力：非接触、光斑最小 0.1mm 级别，热影响区 0.05–0.3mm，单点焊接 0.1–0.5s，温度闭环控制，只加热焊点，周边器件温升很低。

三、雷达模块里典型焊接工位(落地场景)

1. FPC 软排线与雷达主板射频焊盘焊接(最常用)

雷达感应板很多是硬板 + FPC 天线分体结构，FPC 接入射频馈点、供电、信号输出。 难点：PI 软基材受热容易分层、起鼓;射频馈点焊点一旦变形，驻波直接恶化;FPC 焊盘薄，烙铁按压容易撕脱。 激光锡焊方案：同轴视觉定位对准 FPC 金手指焊盘，小光斑、低温快速熔锡，无机械压力;分段控温，先小功率预热，再脉冲熔锡，减少 PI 基材热应力;锡膏工艺优先，焊点铺展均匀，阻抗一致性高。 管控重点：光斑不要压到旁边微带天线走线，助焊剂选用低挥发、低残留型号，避免残胶改变射频介电常数。

2. 金属屏蔽罩、屏蔽框接地焊接

微波雷达最怕空间电磁干扰，屏蔽框四周一圈接地焊盘，需要连续、低空洞、均匀的接地。 传统工艺：烙铁点焊接地断断续续，接地阻抗不一致;回流焊后贴屏蔽罩二次焊接，整板加热风险大。 激光锡焊方案：轨迹连续激光焊，沿着屏蔽框焊盘走连续焊点 / 短段鱼鳞焊;能量均匀，接地连续，减少射频泄漏;局部加热，不会把内部射频芯片再次烘烤。 注意：屏蔽罩多为马口铁、镀镍铜，要调整激光功率，防止氧化、虚焊。

3. 天线馈点、射频芯片周边微小焊盘

5.8G 雷达收发芯片、天线馈源属于高频关键节点，焊点空洞、锡量过多过少都会直接改变匹配网络，出现感应距离忽远忽近、丢目标。 激光锡焊优势：光斑精准锁定单焊盘，锡量可控，焊点形态重复性高;可以单独补焊、返修，不影响旁边已经焊好的射频走线。

4. 电源引线、输出端子、插针焊接

雷达模块引出电源线、继电器控制输出线，漆包线、多股铜线焊接。 送丝激光锡焊非常适合：可以同步实现漆包线激光去漆 + 焊接一体，不用单独剥线;焊点圆润，抗振动，适合灯具、户外雷达长期震动工况。

5. 返修工序(SMT 后不良修复)

SMT 回流完成后，射频芯片、天线、FPC 出现虚焊，不能整板过回流。激光锡焊定点补焊，是雷达模组返修主流方案，只修复不良焊点，保护其余射频器件。

四、关键工艺参数(5.8GHz 微波雷达模组通用参考)

焊料优先 SAC305 无铅锡，熔点 217℃;对 FPC、热敏芯片可选 Sn58Bi 低温锡(138℃)。

光源：半导体 980nm，光斑 0.2–0.5mm(射频馈点用更小光斑)

闭环目标温度：230–250℃(SAC305)，保温时间 80–300ms，禁止长时间维持高温

单点周期：0.2–0.4s

定位精度：±0.02mm，CCD 视觉提前识别焊盘、FPC 基准 mark 点

加热曲线：预热(低功率，缓慢升温，防止焊盘水汽爆锡飞溅)→ 熔锡主脉冲 → 缓冷，减少 IMC 层过厚、裂纹

保护：可选微量氮气保护，减少焊盘氧化，降低空洞率，提升射频稳定性(高端安防雷达推荐)

重点提醒：微波雷达不追求焊点越大越好，射频馈点焊点要控制铺展宽度，不能侵占微带线，否则等效电容变大，频点偏移。

五、对比传统工艺的优劣

激光锡焊优势

无机械压力，FPC、薄介质基板、微型焊盘不会压伤、分层、掉盘

热影响极小，射频芯片、高频板材温升低，杜绝器件漂移、板材翘曲

焊点一致性高，射频链路阻抗、接地重复性好，雷达感应参数离散度低

狭小空间、屏蔽框内侧、天线缝隙等烙铁无法到达位置可焊

参数全数字化，可导入产线 MES，每一个焊点功率、时间、温度可追溯，适合批量质控

返修友好，定点修复，不破坏周边 SMT 器件

局限

单焊点速度对比波峰焊慢，适合后段组装、选择性焊接，不能替代整板 SMT 回流

设备投入高于自动烙铁;对焊盘清洁度、助焊剂选型要求严格

大面积厚接地焊盘、大电流端子，热容大，单纯激光锡焊效率偏低，需要搭配预上锡

高反射铝基材吸收差，需要光学优化或者预镀镍金

六、常见缺陷、失效原因与雷达专项风险

射频灵敏度漂移、感应距离不稳定 原因：焊料漫流到微带天线、馈点焊点空洞大、接地焊盘断断续续;解决：缩小光斑、限制锡量、氮气保护降低空洞，焊盘设计预留阻焊坝，限制锡流。

FPC 分层、PI 起泡 原因：激光功率过高、加热时间过长;解决：改用低温锡、缩短脉冲、分段预热，光斑避开 FPC 基材区域。

虚焊、冷焊 原因：功率不足、焊盘氧化、助焊剂活性不够;雷达虚焊危害：低温环境下时通时断，间歇性误触发。

锡珠、锡渣 原因：助焊剂分解剧烈、升温太快;锡珠落在天线走线之间，直接造成射频短路、自激;解决：降低升温速率、选用低飞溅助焊剂、加装烟尘收集。

屏蔽罩焊接后雷达自激 原因：接地焊点间断、局部接地阻抗高;解决：连续短轨迹焊接，保证接地围栏没有断点。

七、产线配套与检测方案

标准激光锡焊雷达模组产线配置：自动上料工装 → CCD 视觉定位 → 激光锡焊工位(送丝 / 点锡膏) → 同轴焊点视觉检测(AOI) → 射频在线测试(驻波、感应距离、触发灵敏度)。 雷达模组必须在焊接后做射频电测，不能只看外观合格，因为外观完好的焊点，也可能存在阻抗异常，导致雷达功能不良。

八、适用产品范围

5.8GHz 微波感应灯模块、楼道感应开关、车位检测雷达、门控感应模组、小家电人体感应、充电桩防闯入雷达;不适合大功率毫米波雷达射频芯片本体封装焊接(那是另外的芯片封装工艺)。
