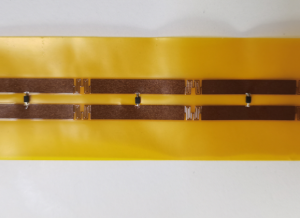

激光锡焊在 FPC 贴片电阻焊接中的应用

FPC 基材多为 PI 聚酰亚胺，薄、导热差、耐高温能力弱，铜箔很薄，常规回流焊整板高温、烙铁接触施压，极易出现基材鼓泡、碳化、铜箔剥离、线路微裂、电阻本体过热漂移;激光锡焊属于选择性局部软钎焊，是 SMT 回流焊之后补焊、局部贴装、返修以及热敏 FPC 模组贴片电阻的优选工艺，多用于穿戴、摄像头模组、传感器、车载柔性模组里 0402、0201、01005 微型贴片电阻。

一、工艺原理

采用半导体 / 光纤激光(常用 915nm、1064nm)，同轴 CCD 视觉定位，光斑聚焦对准电阻两端焊盘，定点快速加热锡膏 / 锡丝 / 锡球，只熔化钎料(SAC305 为主)，依靠毛细润湿形成焊点;非接触、瞬时加热、热影响区可控，母材 FPC 铜箔不熔化，搭配红外闭环温控可以稳定锁定熔池温度，规避过热烧板。 主流两条工艺路线：

锡膏式（最常用）：FPC 焊盘点锡膏→贴装贴片电阻→激光定点重熔，适合小批量试制、局部追加元件、返修;平顶光斑 / 条形光斑适配电阻双焊盘同步加热，减少两侧浸润不一致。

自动送丝 / 锡球喷射：先贴好电阻，再送锡填充焊点，适合焊点锡量要求稳定、洁净度高的车规、光模块 FPC。

二、核心优势(对比回流焊、烙铁)

低热损伤，保护 PI 基材：热量只集中在两个焊盘，热影响区可控制在 0.1mm 级别，不会造成 PI 起泡、胶层分层、阻焊发黄，FPC 薄软板变形率极低;适合已经组装了热敏器件、塑胶结构件，不能二次过回流炉的半成品补电阻。

无机械应力：全程不接触 FPC 和电阻，不存在烙铁拖拽、挤压，杜绝薄铜箔拉脱、柔性线路暗裂，提升弯折、振动可靠性，这是 FPC 场景最关键价值点。

适配超微型高密度电阻：视觉微米级对位，可稳定焊接 0201、01005 极小封装，窄间距焊盘不容易桥连短路;回流焊钢网在超小焊盘容易锡量失控、连锡。

单点独立可控、可追溯：每个电阻两个焊盘参数独立设置，闭环温控规避虚焊、冷焊;焊接数据、温度曲线可记录，满足车规、医疗的追溯要求。

返修友好：单独拆焊、更换单颗贴片电阻，不破坏周边电容、IC、FPC 走线，重工良率远高于热风返修台。

三、典型落地场景

智能手表、TWS 耳机柔性 FPC 上的分压、采样贴片电阻;

手机 / 摄像头 VCM 模组 FPC，搭配感光芯片、霍尔器件旁的电阻补焊;

车载传感器柔性排线 FPC，车规级采样电阻选择性焊接;

软硬结合板、FPC 与 PCB 对接区域局部追加贴片元件;

SMT 回流后虚焊、错件的单点电阻返修。

边界说明：不适合整板大批量全部电阻贴装，逐点加工效率远低于回流焊;优先做回流焊做不了、不敢过炉的局部选择性焊接、补焊、返修工序。

四、工艺难点与量产管控要点(FPC 特有)

PI 基材易烧、镀金层易蚀 FPC 焊盘大多镀金，能量过高会熔蚀金层，增大接触电阻;脉冲模式优先，避免连续激光热量累积;光斑大小略大于焊盘，不要光斑过小能量集中烧穿基材。焊接 0402 电阻常用短脉冲、低能量密度，平顶匀光光斑比高斯光斑更不容易局部热点。

锡膏飞溅、锡珠短路风险 微型电阻焊盘间隙极小，升温斜率太快锡膏爆沸飞溅。对策：控制升温速率，搭配氮气保护，选用低飞溅锡膏;条形光斑同步加热两端焊盘，减少单侧过热喷锡。

FPC 形变带来定位漂移 软板无刚性，真空吸附治具是标配，需要平整吸附、支撑焊盘区域，防止焊接受热翘曲导致光斑偏移，出现一端焊上、一端虚焊。

浸润一致性问题 FPC 铜箔薄、散热快，两侧焊盘散热条件不对称，容易一边润锡饱满、一边润湿不良;可以采用双光斑同步加热，或者分时序控温，匹配两端散热差异。

虚焊隐性风险 激光加热极快，肉眼看着光亮，IMC 金属间化合物生长不足，冷热循环后开路。量产建议增加红外闭环测温，固定熔池峰值温度与保温窗口，配套 AOI / 阻抗抽检、冷热循环 + 弯折可靠性验证。

五、常见参数参考(锡膏重熔、0402 贴片电阻，SAC305.PI-FPC 镀金焊盘)

光源：915nm 半导体激光，平顶光斑;

峰值温度控制：235~255℃，保温几十 ms;

脉冲宽度：0.5–1.5ms，分 1~2 次脉冲，预留散热间隔;

保护：氮气可选，降低氧化、减少锡珠;

检测：同轴视觉焊后检查，识别少锡、连锡、偏移、碳化。

六、焊点可靠性考核重点(FPC 产品必做)

除常规电阻阻值、导通、剪切力，还需要做 FPC 专属测试：弯折测试、高低温循环(-40~125℃)、湿热老化，重点核查焊点根部、FPC 铜箔引出位置是否开裂、脱层。
