激光锡焊在电子油泵驱动控制器焊接中的应用

电子油泵驱动控制器(燃油泵 / 电动油泵 ECU)是安装在油箱内部或紧邻燃油管路的车载安全类电控单元，由功率驱动 MOS 管、MCU、采样电阻、厚铜 PCB、电机漆包线端子、连接器插针、LIN/CAN 信号引脚组成。它长期浸泡在汽油蒸汽中，承受 - 40℃～+125℃宽温循环、持续振动、燃油腐蚀，对焊点提出极高车规可靠性要求(IATF16949、IPC-A-610 Class3)。激光锡焊(半导体激光软钎焊)属于选择性局部加热、非接触式钎焊，专门解决这类狭小腔体内、热敏器件与大电流端子共存的焊接难题，替代传统手工烙铁、局部波峰焊。

一、电子油泵驱动控制器的焊接痛点(为什么需要激光锡焊)

器件热敏、怕过热：板载 MCU、电流采样芯片、贴片电容、霍尔传感元件，普通烙铁 / 波峰焊热传导范围大，极易造成芯片热漂移、电容失效、PCB 基材碳化，一旦损伤会直接导致油泵停机、发动机熄火风险。

焊点类型混杂，大小差异巨大：既有微小信号引脚(0.2~0.4mm 间距)，又有油泵电机大电流功率端子、厚铜焊盘，大焊盘散热快、小引脚热容小，传统工艺很难统一温度，极易出现虚焊、冷焊、连锡、烧盘。

装配空间狭小，腔体干涉：控制器封装在塑料壳内，壳体内部空间紧凑，烙铁头无法伸入深腔，还容易剐蹭器件、带入机械应力;超声焊接会带来振动，容易造成贴片元件脱焊。

工况对焊点耐久性要求苛刻：油箱内部持续振动、冷热交变，普通焊点金属间化合物(IMC)厚度不均匀，长期使用易开裂、接触电阻漂移，出现油泵间歇性不工作故障。

一致性与追溯要求高：汽车零部件量产要求每一个焊点可记录工艺曲线，人工焊接的温度、锡量不可控，不良率高，难以满足整车厂质量追溯。

二、激光锡焊基本原理与系统组成

激光锡焊属于软钎焊，不是熔焊。以 976/980nm 半导体激光器作为热源，光纤传输激光，光斑聚焦在焊点区域，光能直接转化热能熔化锡丝 / 锡膏;搭配同轴 CCD 视觉定位 + 红外同轴测温 + 送锡机构 + 多轴运动平台，采用 PID 闭环恒温控制，实时采集焊点温度，动态调节激光功率，把焊点温度稳定控制在 ±5℃，保证锡料充分浸润，同时不超周边器件耐温上限。 整套系统构成：

半导体激光主机 + 光纤激光焊接头;

同轴 CCD 视觉定位系统，微米级定位补偿，应对 PIN 针、PCB 位置偏差;

同轴红外测温模块(测温点与激光光斑重合);

精密自动送锡单元(锡丝进给精度 ±5%);

运动平台 / 机械手、工装夹具、烟雾净化、AOI 在线检测模块。

主流工艺形式：激光送丝焊(量产首选)、预置锡膏激光焊(密集插针)、锡球焊接(微型触点)。

三、在电子油泵控制器内部的四大焊接应用点位

1. PCB 功率器件引脚焊接(MOS 管、栅极驱动芯片)

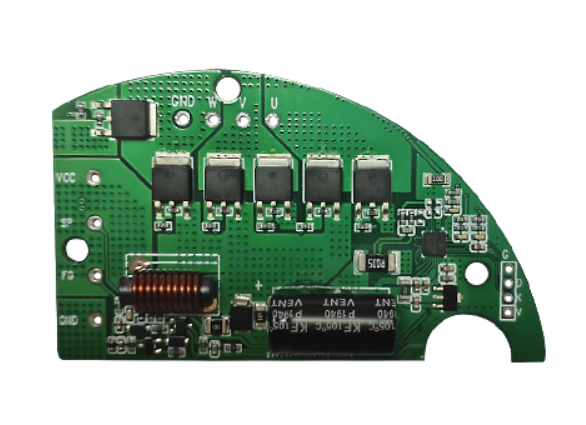

油泵驱动板需要多路功率 MOS 管控制油泵电机启停与调速，MOS 管引脚间距密，背面大面积散热焊盘。

激光光斑只照射引脚焊盘，热影响区极小，不会大面积加热 MOS 管本体、周边贴片电容;

分段温控：低温预热消除温差，脉冲熔锡，缓慢降温，减少热应力，避免 PCB 厚铜层与基材分层;

优势：减少器件热损伤，焊点 IMC 层均匀，高低温循环后不易开裂，大电流下接触电阻稳定。

2. 油泵电机漆包线 / 线圈端子与 PCB 焊盘互联(核心难点)

电子油泵的电机线圈引出漆包线需要和驱动板焊盘连接，漆包线漆膜耐热差，线径细，传统烙铁容易烫坏漆膜、断线。

激光定点加热，精准熔化锡料同时快速去除漆膜，不会灼伤漆包线非焊接区域;

非接触焊接，无烙铁机械压力，不会拉断细漆包线;

适合狭小壳体内线圈端子，解决烙铁头无法伸入腔体干涉问题，是内置式油泵控制器最典型应用场景。

3. 连接器插针、LIN 通讯引脚、电源输入端子焊接

连接器插针密集，间距小，容易发生连锡、桥接;电源端子承载大电流，需要足够锡量保证载流能力。

CCD 视觉逐点定位，单点独立控温，每根插针独立焊接，有效防止相邻引脚连锡;

大电流端子可以调整光斑尺寸、锡丝送料量，形成饱满、无气孔的焊角，满足持续大电流工作;

焊后可以记录每个插针的温度曲线，实现 IATF16949 要求的单焊点数据追溯。

4. 厚铜 PCB 采样回路、采样电阻引脚焊接

油泵电流采样回路对阻值精度极其敏感，过热会造成采样电阻阻值漂移，直接造成油泵控制异常。激光锡焊热量集中在焊盘，不会传导至电阻本体，保证采样精度稳定。

四、对比传统工艺的核心优势

低热影响，保护车规敏感元器件：热量只集中在焊点，毫秒级加热冷却，周边器件温升低，避免 MCU、电容、霍尔元件热失效。

非接触、无机械应力：没有烙铁头挤压、摩擦，不会推歪贴片元件、拉断漆包线;无超声振动，不会造成器件虚脱。

恒温闭环，焊点一致性极高：红外实时测温 + PID 动态调功率，无论焊盘热容大小(小引脚 / 厚铜大焊盘)，焊点温度稳定，虚焊率显著下降，满足车规可靠性测试(1000 次以上 - 40~125℃热循环、振动耐久)。

适配狭小密闭腔体：激光通过光纤进入壳体内部，焊头体积小，解决内置油泵控制器装配后内腔焊接的干涉难题，可实现先装配壳体再焊接的组装工艺。

自动化量产与全链路追溯：搭配流水线、扫码、AOI 检测，每个焊点保存温度曲线、激光功率、锡丝进给数据，满足整车零部件追溯体系;单点焊接 0.5~2 秒，量产效率高于人工烙铁。

锡料利用率高：按需送锡，锡渣少，无烙铁头损耗，长期量产维护成本更低。

局限性：设备一次性投入较高;对 PCB 焊盘表面处理(ENIG 沉金、镀锡)、助焊剂选型要求严格;需要针对不同焊点做工艺窗口 DOE 参数开发。

五、量产工艺流程(电子油泵驱动板激光锡焊完整工序)

来料：PCB 贴片 SMT 完成，功率器件、MCU、采样元件贴装;

预装：将 PCB 装入油泵塑料壳体，电机线圈引线穿过壳体定位孔;

工装定位 + 视觉扫码：产品定位，CCD 拍照识别所有焊点坐标，自动补偿位置偏差;

激光锡焊工序：

预热段：低功率激光小幅升温，消除温差，减少炸锡;

熔锡段：激光升温至焊锡熔点，同步送出锡丝，锡料润湿焊盘与引脚;

保压浸润：维持恒温，形成均匀金属间化合物;

冷却：激光停止，焊点快速自然冷却; 逐点完成 MOS 引脚、漆包线端子、连接器插针全部焊点;

焊后烟雾净化，清除助焊剂烟气;

AOI 视觉检测：检查锡量、润湿角、有无连锡、缺锡;

电性能测试：油泵驱动功能、采样电阻阻值、绝缘耐压;

环境可靠性抽样：温度循环、随机振动、燃油浸泡老化测试。

六、关键工艺参数与质量管控要点

激光选型：优先 976nm 半导体激光，功率一般选用 30W~100W;小信号引脚 30~50W，大电流端子、厚铜焊盘选用 60~100W;

光斑：小圆光斑适合单点引脚;矩形 / 环形光斑适合大面积功率焊盘;光斑尺寸匹配焊盘大小，避免能量溢出;

温度曲线：焊锡峰值温度一般 230~260℃，恒温保持时间控制在几百毫秒，防止 IMC 过厚变脆;

焊料：车规无铅锡丝(SAC305)，带助焊剂芯;漆包线焊接可配套专用助焊剂;

质量判定标准：按照 IPC-A-610 Class3.焊角润湿良好、无裂纹、无气孔、无桥连;焊点横截面 IMC 厚度控制在 1~4μm，太厚易脆、太薄强度不足;接触电阻稳定，通过振动、高低温耐久验证。

七、可靠性验证项目(油泵控制器激光焊点必须通过)

温度循环：-40℃ ↔ +125℃，1000 次循环，焊点无裂纹、阻值漂移小于 5%;

随机振动：模拟车载行驶振动，长时间测试不脱焊;

湿热、盐雾、燃油蒸汽浸泡老化;

大电流耐久测试，模拟油泵持续工作，焊点温升在设计限值内;

跌落、机械冲击测试。

八、应用发展趋势

随着电子油泵小型化、集成化，驱动控制器越来越多地内置在油泵总成壳体内部，SMT 完成后直接封入壳体，只能采用选择性焊接，激光锡焊的应用占比持续提升。同时，激光恒温闭环、3D 视觉定位、在线焊点红外热成像检测的方案逐步普及，进一步降低虚焊漏检风险，满足新能源汽车电子油泵更高安全等级要求。
