激光锡焊在汽车电容压力传感器焊接中的应用

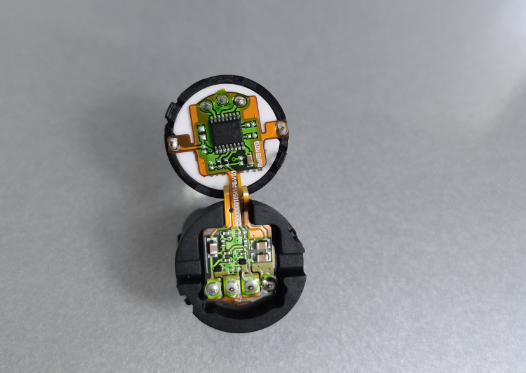

汽车陶瓷电容式压力传感器多用于制动、进气、燃油、空调压力采集，核心由陶瓷电容敏感膜片、MEMS 传感元件、PCB 信号调理板、PIN 插针与塑料壳体构成。传感器对零点稳定性、密封性、抗振、高低温循环要求严苛，内部陶瓷、MEMS 芯片属于高热敏、脆性器件，传统烙铁、回流焊极易造成元件漂移、陶瓷开裂、塑料壳体变形，激光锡焊(送丝 / 锡球 / 恒温闭环)是当前车规量产主流精密互联方案。

一、典型焊接工位

陶瓷电容敏感元件与陶瓷基底焊盘互联 陶瓷电容压力芯体的金属化电极引线焊接。陶瓷导热差、脆性大，激光局部定点加热，热影响区极小，避免陶瓷热应力裂纹;焊点金属间化合物均匀，保证电容信号稳定，不会出现零点漂移。

芯体引线 / 金属端子与 PCB 板微焊盘焊接 传感器内部信号 PCB，焊盘通常 0.15~0.3mm，引脚间距窄。CCD 视觉微米级定位，非接触加热，无烙铁机械压力，防止薄 PCB、FPC 变形，杜绝连锡短路。

PCB 板 PIN 插针通孔焊接 传感器对外输出引脚，通孔微小，要求焊锡充分润湿通孔内部，焊点抗拉强度≥5N，满足 - 40℃~125℃温度循环与整车振动测试。常使用激光锡球工艺，锡量精准可控，一致性强。

辅助工位：内部贴片元件补焊、屏蔽引线焊接 回流焊无法完成的局部补焊，整机封装前的柔性引线互联。

二、核心工艺优势(针对电容压力传感器痛点)

低热输入，保护 MEMS 与陶瓷电容芯体 激光能量仅聚焦焊点，局部快速升温快速冷却，不整体加热器件。搭配恒温闭环激光锡焊，实时控温，防止陶瓷电容膜片受热改变电容特性、MEMS 零点漂移，同时避免注塑外壳融化变形，这是回流焊无法实现的核心优势。

微米级定位，适配微型密集焊点 同轴 CCD 视觉补偿，定位精度可达 ±0.003mm，光斑可做到几十微米，解决微小焊盘、窄引脚的桥连短路问题，适合传感器小型化趋势。

非接触无机械应力 无烙铁头接触挤压，陶瓷脆片、薄 PCB 不会产生机械裂纹，减少传感器暗裂隐患，提升长期可靠性。

焊点一致性高，满足车规可追溯 送丝 / 锡球定量供给锡料，每点能量、锡量参数数字化记录，可追溯，适合大批量生产;焊点 IMC 层致密，抗疲劳、抗振动，通过车规温度冲击、盐雾测试。

产线集成方便 可集成在自动化流水线，上料、视觉定位、激光焊接、AOI/X-Ray 检测一体化，节拍稳定，良品率远高于手工烙铁焊。

三、工艺选型：三种激光锡焊方案对比

激光送丝锡焊：适合连续多点、端子引线焊接，锡丝按需输送;适合 PIN 针、粗引线。

激光锡球焊：超微小焊点首选，锡球体积精准可控，适合陶瓷芯体微电极、0.2mm 以下焊盘，通孔填锡效果好。

恒温闭环激光锡焊：电容压力传感器最优方案，带实时测温反馈，PID 动态调节激光功率，抑制热累积，最大限度保护陶瓷电容敏感元件，是头部传感器厂商量产选型方案。

四、生产难点与工艺控制要点

陶瓷基底热应力风险：陶瓷导热差，单点长时间加热易产生微裂纹;采用短脉冲、环形光斑，降低局部热堆积，分段焊接。

材料激光吸收率差异：陶瓷表面金属化镀层、铜焊盘对激光吸收不同，需做表面预处理，匹配激光波长与能量，防止润湿不良、虚焊。

锡飞溅、锡珠：能量过高会造成锡料飞溅，残留在电容芯体表面会直接造成传感器信号异常;优化脉宽、峰值功率，配合烟尘净化。

助焊剂管控：助焊剂挥发残留附着在陶瓷电容膜片上会漂移电容读数，优先选用低残留助焊剂，焊接后清洁或采用无助焊剂锡球工艺。

质量检测：焊接后采用 AOI 外观 + X-Ray 透视检查通孔润湿、内部空洞，抽检做拉力、高低温循环、振动老化验证。

五、和传统焊接对比

电烙铁：接触应力、热量扩散大，陶瓷易裂、MEMS 零点漂移，一致性差，不良率高;

回流焊：整板高温，塑料壳体融化、陶瓷电容芯体受热失效，基本不可用;

波峰焊：锡波冲击导致 PIN 针歪斜，通孔气泡多，振动环境焊点易断裂;

激光锡焊：定点局部加热、无应力、微小焊点可控，完美匹配电容压力传感器热敏脆性结构，车规传感器量产优选。

六、松盛光电优势

松盛光电核心优势在于自研同轴三点一体化恒温闭环激光锡焊系统，激光、红外测温、CCD 视觉共光路，微秒级高速 PID 动态调节激光功率，精准锁控焊点温度，抑制热冲击，完美适配汽车电容压力传感器陶瓷芯体、MEMS 敏感元件这类热敏脆性器件，有效避免陶瓷微裂与零点漂移。微米级同轴视觉定位，定位精度 ±0.003mm，最小光斑可达 80μm，适配传感器 0.15~0.3mm 微小焊盘，杜绝连锡短路。支持送丝、锡球多工艺，送丝精度 0.01mm，锡料按需供给，材料利用率高，锡珠飞溅少，减少残锡造成电容信号异常。非接触焊接无机械应力，焊点 IMC 层均匀致密，可承受 - 40℃~125℃车规温循与振动测试。系统全程记录温度曲线与焊接参数，满足 IATF16949 全流程追溯。设备可灵活对接自动化产线，快速完成传感器上料、焊接、AOI 联动，量产良率稳定 99.8% 以上，提供工艺前置开发与产线定制化整套方案。
