激光锡焊在电芯接触导电板焊接中的应用

电芯接触导电板，就是连接电芯极柱 / 极耳、实现电芯串并联汇流、同时引出 BMS 采样信号的导电载体，材质多为镀镍铜、纯镍、镀银铜、带镍过渡层铝排，形式分整块汇流铜板、CCS 集成导电板、多通道弹性接触弹片板三类。激光锡焊属于钎焊（软钎焊），不是激光熔焊，依靠激光辐射加热锡料熔化，在母材不发生熔化的前提下形成金属润湿结合，核心定位就是低热输入、保护电芯、稳定低阻连接，适合圆柱、软包、小方形电芯模组、户储、3C 电池、低速车 PACK 的导电板互联。

一、应用场景与适配产品

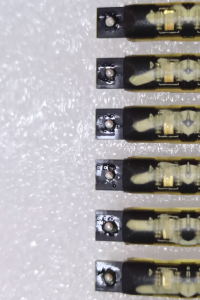

圆柱电芯（18650/21700/4680）+ 导电汇流板 / 弹片板 导电板多为镀镍铜弹片、冲压多触点导电片，依靠弹性结构紧贴电芯帽，激光锡焊用于弹片根部与汇流基板的连接，解决传统点焊容易把薄弹片打变形、压塌电芯顶盖密封的问题;也用于导电板上采样 FPC、采样端子的引出焊接。很多模组采用 “弹片预压接触 + 激光锡焊固定”，兼顾可拆检修和导电稳定，适合需要反复化成、分容夹具的产线。

软包聚合物电芯 + CCS 集成导电板 / 转接镍片 软包极耳薄、铝极耳不耐热，直接熔焊极易打穿极耳、灼伤内部隔膜。激光锡焊搭配预转镍工艺，把铝极耳先点焊镍带，再将镍带和 CCS 导电板锡焊;热输入集中、升温快、冷却快，热影响区很小，避免铝塑膜烫破、电解液挥发。

小方形锂电（户储、便携储能）导电铜排、采样转接板 导电铜板厚度 0.3~1.5mm，部分带绝缘支撑塑胶基座，激光锡焊可以避开塑胶高温熔化问题，完成导电板与极柱、采样针座、FPC 采集线的焊接，是 CCS 集成模组主流方案之一。

维修返修、模组二次返工 相比激光熔焊(熔焊属于冶金熔合，拆开即报废母材)，锡焊焊点可二次加热脱锡、更换电芯或导电板，售后返修友好，这是锡焊对比熔焊非常突出的工程优势。

不适合场景：超高倍率动力电池持续大电流主回路(70C 以上)，锡层本身耐热和抗蠕变弱，优先超声焊、激光熔铜熔镍;裸铝排直接锡焊难度极高，铝表面氧化膜很难润湿，必须做转镍过渡。

二、工艺原理与主流工艺路线

激光锡焊是非接触辐射加热，半导体激光(976nm 恒温机型为主)、小功率光纤激光聚焦到焊点区域，热量优先被锡丝 / 锡膏吸收熔化，母材仅升温到锡料润湿温度(Sn63Pb37 约 183℃、无铅 SAC305 约 217℃)，母材保持固态，依靠焊锡在洁净金属表面铺展润湿，生成薄层 IMC 金属间化合物实现导电结合。 行业两条成熟路线：

送丝式激光锡焊（量产主流，电芯导电板首选） 同轴 CCD 视觉定位，同步送丝机构把 Φ0.3~0.8mm 无铅锡丝送到导电板和电芯引出片搭接缝隙，激光同步加热熔化锡丝浸润界面;可以单点点焊、短拖线焊，锡量可控、飞溅少，适合多弹片、密集点位导电板，也是松盛光电这类机型主推方案，适配多通道弹片批量加工。

锡膏式激光锡焊 提前钢网点锡膏在导电板焊盘，视觉对位压合到电芯极耳 / 弹片，激光扫描加热锡膏回流;适合大批量 CCS 导电板阵列焊点，缺点是锡膏容易藏杂质、吸潮，炸锡短路风险更高，洁净管控要求严苛。

标准工艺流程： 极柱 / 导电板来料清洗除油除氧化 → 工装定位 + 弹性预压(控制搭接间隙，间隙 0.05mm 以内是关键，间隙大直接虚焊) → CCD 视觉定位、3D 测高补偿高度差 → 同轴红外测温采集焊点温度，PID 闭环调节激光功率(恒温控温机型) → 送丝 / 锡膏激光熔化浸润 → 氮气侧吹保护 + 烟尘抽取 → 焊后视觉外观检测、单点电阻抽检 → 数据上传 MES 追溯。

三、核心优势(对比烙铁、电阻点焊、超声、激光熔焊)

热输入极低，电芯安全边界高 热量只集中在光斑区域，热影响区通常≤0.12mm;搭配红外闭环恒温控制，焊点温度稳定控制在锡熔点附近，不会持续蓄热，隔膜、铝塑膜、导电板背面的塑胶支架、FPC 绝缘层不容易受热熔化，从根源降低电芯热失控风险。传统烙铁是接触传导加热，热量持续扩散，密集焊点极易烫坏周边绝缘和电芯。

非接触，无机械应力，薄导电弹片不变形 没有烙铁头按压、点焊电极挤压，0.1~0.3mm 薄镀镍弹片不会压塌、形变，导电板和电芯的弹性接触结构可以保留，非常适合弹性触点式导电板模组;点焊很容易把弹片压死、失去缓冲能力，振动工况下后期接触不良。

焊点一致性好、接触电阻稳定 恒温闭环机型可以把焊点温度波动控制在 ±5℃，每一个焊点锡量、浸润状态可控，IMC 厚度均匀，批量内阻离散小;对于 BMS 电压采样回路，电压采集一致性远优于人工烙铁，车规、储能模组可做全链路数据追溯。

可达性强，适配高密度导电板 光斑最小几十微米，深腔、密集多 pin 导电板、狭小空间采样点位都可以焊接;烙铁头物理尺寸受限，密集焊盘容易连锡桥接短路。

柔性自动化，换型快 振镜扫描 + 视觉程序，不同点位排布的导电板只需要切换程序，适合多规格模组共线生产;送丝稳定后良率稳定 99.5% 以上，没有烙铁头磨损、更换带来的品质漂移。

四、关键工艺难点、缺陷与控制办法

电芯导电板锡焊最大痛点集中在异种金属润湿、间隙管控、IMC 厚度、振动蠕变四个方向：

铝极耳直接焊锡润湿性差 氧化铝膜致密，锡无法铺展，表现为锡珠抱团、不爬锡、一拉就脱落。解决方案：铝极耳先电阻点焊镍带做转镍过渡，焊接前等离子清洗或者激光预扫除氧化层，选用带活性助焊剂锡丝。

虚焊、假焊（最高发不良） 诱因：搭接间隙过大、表面油污氧化、激光功率不足、加热时间太短、弹片预压力不足。现象：外观锡成型好看，但内阻偏大、冷热循环后断开。管控：工装带压力传感恒压预压、焊前等离子清洗、红外测温曲线监控，增加焊后单点直流电阻抽检。

炸锡、锡珠飞溅、相邻触点短路 诱因：工件受潮、锡膏助焊剂过多、升温速率太快、氮气保护不到位。导电板焊点密集，飞溅锡珠是模组短路重大隐患。管控：烘干来料、采用慢升温预热段、侧吹氮气定向带走烟尘和飞溅、同步负压抽尘。

焊点蠕变、高温循环后内阻爬升（大电流风险） 锡合金本身熔点低，持续大电流发热叠加振动，锡层会缓慢蠕变，界面 IMC 持续增厚变脆，接头拉力下降。对策：主功率回路优先限制锡焊的电流等级，设计上增加多焊点并联分摊电流;选用高可靠高温锡料，做 - 40~85℃冷热循环 + 振动老化验证。

镀层烧蚀、导电板基材变色 功率过载、加热时间过长，镀镍层烧穿，铜基材氧化发黑，接触电阻上升;恒温 PID 控温就是用来解决散热差异带来的过烧问题，导电板厚、散热快的位置自动升功率，薄弹片散热慢自动降功率。

五、设备核心配置要点(电芯导电板专用机型)

光源：优先 976nm 半导体恒温激光，红外测温同轴闭环 PID，比固定功率光纤激光更适配散热差异大的弹片导电板;光纤脉冲激光多用于锡膏回流方案。

光学：同轴 CCD 视觉 + 同轴红外测温，四点同轴（指示光、激光、相机、测温点重合），定位精度 ±0.02mm 以内；光斑可调，单点焊点 0.3~0.8mm 按需切换。

执行机构：高精度送丝机构（送丝精度 ±0.01mm）、振镜扫描或者伺服运动平台；工装带弹簧恒压压头，保证导电板和极耳贴合无间隙。

辅助系统：氮气保护气路（5~10L/min）、负压烟尘净化、3D 线扫测高（补偿导电板、电芯顶盖高度公差）、在线电阻检测、MES 数据记录模块。

六、质量验证标准(PACK 行业通用)

外观：锡润湿角<30°，无尖角锡珠、无裂纹、无明显发黑烧蚀;

电学：单点接触电阻稳定，同模组焊点极差控制在 mΩ 级别;

力学：焊点剪切拉力满足规格，不沿界面剥离;

可靠性：冷热循环、随机振动、长期高温老化后复测内阻，不出现断连、内阻跳变;

金相切片：界面 IMC 控制在 1~5μm，太厚脆化、太薄结合力不足。

七、和激光熔焊(熔接 Busbar)的选型对比

激光锡焊：母材不熔化、温度低、可返修、适合热敏件、采样回路、小电流主回路、弹片接触结构;缺点是耐持续高温、抗蠕变弱，不适合超大倍率。 激光熔焊：铜镍母材熔化冶金结合、接头耐高温蠕变、适合高倍率主回路;缺点是热输入更高、容易打薄 / 打穿极耳、焊点不可拆解返修、对工装间隙和对位精度要求更苛刻。 实际产线经常组合使用：主大电流回路熔焊，采样回路、弹性接触弹片、转接小板采用激光锡焊，兼顾安全、性能和返修成本。
