激光锡焊在车载无线充电器模块焊接中的应用

激光锡焊在车载无线充电器模块焊接中的详细应用

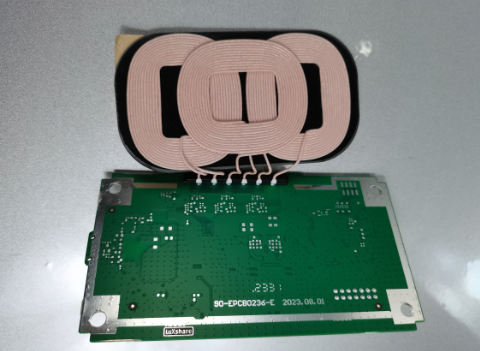

车载无线充(发射端 Tx 模块，主流 Qi、Qi2.功率 15W–50W)核心由发射漆包线圈、纳米晶 / 铁氧体磁片、FPC 引线、PCB 驱动板(逆变 MOS、谐振电容、MCU、通信电路)、连接器端子组成。它属于高频功率器件，对电感 Q 值、线圈匝数、磁片磁导率、接触电阻、抗振耐温(车规 - 40℃~125℃)要求极高，同时大量热敏、薄基材件集中，传统烙铁、选择性波峰焊极易出现烫坏磁片、线圈退磁、漆包线熔断、FPC 分层翘曲、虚焊，因此恒温闭环激光锡焊成为当前车载无线充量产主流工艺。

一、车载无线充模块的焊接痛点(为什么适合激光锡焊)

漆包线圈敏感：细线漆包铜线(0.08–0.2mm)，漆膜不耐高温;过热会漆膜碳化、铜线熔断，直接改变电感量、Q 值，充电效率下降、发热失控;底部紧贴铁氧体 / 纳米晶磁片，高温会造成磁材退磁，磁场衰减。

FPC 柔性引线：线圈引出多采用薄 FPC，基材 PI 受热易起泡、分层、翘曲，焊盘脱落。

高密度窄间距焊点：多线圈阵列、多路谐振回路，焊点密集，间距小，烙铁容易连锡短路，高频下杂散电容变大，EMI 超标。

车规可靠性强制要求：焊点需要低接触电阻、耐振动冲击、冷热循环无开裂;全流程参数可追溯，适配 MES，满足 AEC-Q100、IATF16949.人工烙铁一致性差、记录困难。

空间紧凑：模块埋入中控面板下方，周边还有硅胶缓冲、塑胶支架，热扩散空间极小，整体加热工艺风险高。

二、激光锡焊原理与设备配置(车载无线充量产方案)

车载无线充优先选用976nm 半导体红外恒温激光锡焊系统(同轴 CCD + 同轴红外测温 + PID 闭环控温)，区别于普通定功率激光焊：激光、视觉、测温三点同轴，测温点和焊点重合，毫秒级采集温度，动态调节激光输出功率，把焊点温度稳定控制在 ±3~5℃区间，不会随焊盘散热差异、磁片导热、物料批次波动而过热 / 欠温。 主流三种供料方式：

自动送丝焊(量产首选)：0.3–0.6mm 无铅锡丝 SAC305.适合线圈端子、FPC 焊盘、连接器引脚连续焊点，锡量可控、焊点饱满;

锡球焊：适合超微小单点、0.2mm 以下极小焊盘，单颗锡球定量，无多余锡料，防短路;

锡膏激光焊：局部单点返修、小批量样品，多用于 PCB 上器件补焊。 配套单元：三轴 / 四轴精密运动平台、同轴视觉定位(定位精度 ±0.003mm)、氮气保护(可选，提升焊点抗氧化、光泽度，降低炸锡)、助焊剂微量喷涂、烟雾净化、数据采集对接 MES 系统。

三、车载无线充模块的四大核心焊接工位(详细工艺)

1. 发射漆包线圈端子焊接(最关键工位)

焊接对象：去漆后的漆包铜线端头 ↔ 铜端子 / FPC 焊盘 工艺流程： 1)前置：激光预剥漆(或者超声 / 机械剥漆)，去除漆包线绝缘层;剥漆和焊接分开管控，剥漆不能伤到铜导体; 2)视觉定位捕捉线圈引出脚; 3)激光小幅预热端子; 4)送丝机构送入锡丝，激光熔融锡料，浸润铜线和焊盘; 5)激光缓降收尾，锡料凝固成型，避免骤冷产生裂纹。 工艺要点：

禁止长时间辐照线圈本体和下方铁氧体磁片;光斑只落在引出端子区域，热影响区控制在 0.1–0.3mm;

温度窗口：230–260℃恒温区间，不能超过 280℃，防止磁材退磁、残漆碳化;

检测指标：导通电阻、电感 L 值、Q 值，焊接后电感漂移必须控制在 ±2% 以内，否则充电效率、谐振频率偏移;

不良风险：虚焊(电阻变大，大电流发热)、匝间短路、铜线熔断、磁片暗裂退磁，激光恒温方案可以大幅压低这类不良。

2. FPC 软板与 PCB 主板互连焊接

焊接对象：线圈引出 FPC 金手指 / 铜焊盘 ↔ 主控 PCB 焊盘 难点：PI 基材薄、不耐持续热量，焊盘薄、极易焊盘脱落;高频信号路径，焊点阻抗一致性直接影响通信握手(Qi 协议通信)。 工艺要点：

光斑聚焦在焊盘中心，不要照射 FPC 基材区域;

短脉冲、斜坡功率曲线(升功率→恒温→缓降)，减少热应力;

氮气保护，防止薄焊盘氧化;

优势对比回流焊：回流整板加热，FPC 大面积翘曲;激光只定点加热焊点，FPC 不变形，差分通信线路阻抗稳定，EMI 更容易过车规测试。

3. PCB 板功率器件、谐振元件焊接

焊接对象：MOS 管引脚、谐振电容、采样电阻、通信 IC、CAN/ACC 信号连接器端子 无线充是高频逆变电路，回路内阻直接影响发热，焊点要求低阻、无空洞。 工艺特点：选择性单点焊接，只焊指定引脚，已经贴好的周边热敏芯片、电容不会被二次加热损伤;适合 SMT 后选择性补焊、返修，不用整板过炉。

4. 线束输入端子、接插件引脚焊接

焊接对象：12V 供电线束、CAN 通信端子、模块对外连接器。 车载供电电流波动大，焊点需要足够焊锡浸润、抗振动疲劳;激光送丝连续焊可以形成饱满焊道，拉力稳定，满足车规振动、冷热冲击测试标准。

四、完整产线工艺流程

上料(线圈 + 磁片预组装、FPC 压合)→ 视觉定位、基准校正 → 漆包线剥漆(前置工位)→ 激光恒温送丝焊接线圈端子 → FPC 与 PCB 焊接 → 连接器引脚焊接 → 焊点 AOI 视觉检测(检测虚焊、少锡、连锡、偏移)→ 电性测试(L/Q、导通、通信握手、温升)→ 清洗助焊剂残留 → MES 绑定、数据存档 → 下料。

所有焊接参数：温度曲线、激光功率、出光时长、送锡速度、氮气流量、坐标，每条产品条码绑定，实现车规全追溯。

五、激光锡焊对比传统工艺(车载无线充)

手工烙铁焊：成本低;缺点：一致性差、依赖工人、热量不可控，容易烫磁片、烧线圈，虚焊高发，无法追溯，高端车载主机厂基本淘汰;

选择性波峰焊：适合大焊点;缺点：热侵入大，FPC 翘曲、磁片退磁风险高，锡渣多，窄间距易连锡;

激光锡焊：非接触、定点加热、恒温闭环，热影响极小，线圈 L/Q 稳定，FPC 不变形，焊点一致性高，可自动化连线、全数据追溯，适配多拼板、多阵列线圈模组;单点焊接速度快，适合 15W–50W 大功率车载无线充批量生产;缺点：设备初期投入高于烙铁，需要配套视觉、温控工艺开发。

六、车规级品质验证项目(激光锡焊焊点需要通过)

电学：直流接触电阻、高频阻抗、电感量、Q 值、充电效率、Qi 通信稳定性;

机械：焊点拉力、剪切力、随机振动、冲击;

环境：-40℃~125℃冷热循环(上千次)、湿热、盐雾;

可靠性：高温老化，无脱焊、无裂纹、电阻漂移不超标。

七、量产常见工艺坑点与对策

磁片暗裂、退磁：光斑偏移到磁片，或者温度过高 → 视觉定位锁死焊接边界，恒温上限锁死 260℃以内，增加隔光治具挡光;

漆包线虚焊、浸润差：剥漆不干净、助焊剂不足 → 剥漆后增加残漆检测，微量助焊剂定点喷涂;

FPC 起泡分层：激光持续长时间照射基材 → 缩短出光时间，采用斜坡降功率曲线，光斑缩小只覆盖焊盘;

炸锡、锡珠飞溅：温度波动大、助焊剂剧烈沸腾 → 恒温闭环控温、氮气保护、优化预热曲线;

电感 Q 值下降：铜线过热氧化、漆膜残留 → 严格管控剥漆质量，控制激光辐照范围，不扫线圈绕组区域。

八、应用趋势

随着车载无线充向多线圈阵列、Qi2 磁吸、50W + 大功率、超薄中控内嵌模组发展，线圈更细、FPC 更薄、磁片更脆，对热输入控制要求持续提升，恒温激光送丝锡焊已经成为头部主机厂、Tier1 的主流工艺方案，同时搭配在线 AOI、在线电性测试形成闭环质控体系。
