激光锡焊在点读笔漆包线端子焊接中的应用

激光锡焊在点读笔漆包线端子焊接中的应用

一、应用背景与行业痛点

点读笔核心发声线圈、笔头感应传感器大量采用0.05～0.1mm 超细漆包铜线，需要焊接至微型铜端子、PCB 小焊盘;整机内部空间狭小，周边分布音频芯片、蓝牙元件、塑胶壳体，热敏器件耐受温度普遍≤120℃。 松盛光电来给大家介绍一下激光锡焊的优势及传统工艺(手工烙铁焊、热压焊)突出痛点：

细线极易损伤：烙铁接触施压、机械刮漆容易拉断漆包线，断线不良率高;人工刮漆深浅不一，铜线截面受损，长期使用易断路。

热损伤风险大：持续热传导造成周边塑胶软化、芯片参数漂移、线圈绝缘大面积碳化，引发杂音、感应失灵。

精度不足：端子焊盘最小仅 0.2mm，烙铁头易发生连锡短路，焊点一致性差。

效率低、良率不稳定：依赖熟练操作工，单焊点耗时久，虚焊、假焊隐性不良多，老化测试集中失效。

二、激光锡焊工艺原理(适配点读笔漆包线)

主流两条工艺路线：

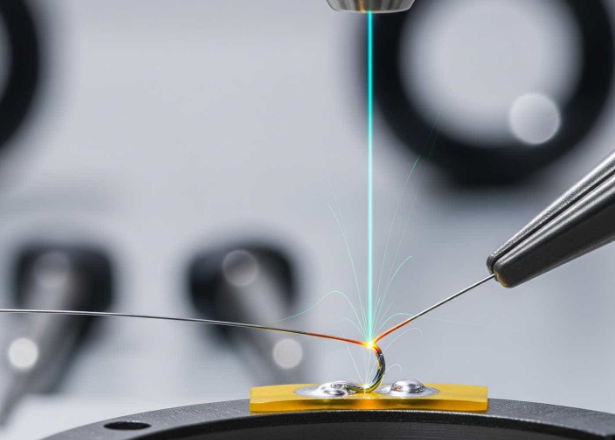

一体化激光剥漆 + 激光送锡焊接(非直焊漆包线首选) 同轴 CCD 视觉定位，激光光斑精准作用于漆包线端部，瞬间气化绝缘漆膜，紧接着激光加热锡丝 / 锡球，熔融焊料浸润裸铜线与金属端子，一步完成剥漆与焊接;非接触加热，无机械压力。

免预剥漆激光锡焊(直焊型漆包线) 脉冲激光局部瞬时高温，使直焊漆包线绝缘层热分解，同步完成润湿焊接，省去独立剥漆工序。

加热形式分为：精密送丝激光锡焊、锡球喷射激光锡焊;量产中点读笔微型焊点优先选用锡球激光焊，锡量可控、焊点小巧规整。

关键特点：毫秒级短时脉冲加热，热量高度集中，热影响区<0.12mm，远离线圈主体与周边元器件。

三、激光锡焊相对传统工艺核心优势(点读笔场景)

无机械应力，保护超细漆包线 全程非接触，不存在烙铁挤压、拉扯;铜线损伤率降至 0.1% 以内，解决 0.05mm 极细线断线难题。

低热冲击，保护点读笔热敏组件 定点局部加热，温升集中在焊点区域，线圈骨架、外壳塑胶、音频 IC 不会过热;有效杜绝点读笔出现噪音、感应失效。

微米级定位，适配微型密集端子 搭配同轴视觉自动对位，定位精度 ±0.01mm;狭小内部空间、近距离引脚不易连锡短路，适合自动化流水线。

焊点一致性高，降低售后不良 激光功率、出光时长、锡量数字化闭环控制，接触电阻稳定;大幅减少虚焊、冷焊，提升高低温老化、震动测试通过率。

工序简化，易于全自动量产 可集成自动上料、视觉检测、焊接、AOI 焊点检测一体;替代人工刮漆 + 手工焊接，单焊点周期缩短至数秒，产能显著提升。

焊点形态小巧 焊锡量精准可控，不会产生多余锡珠，避免点读笔狭小内腔锡屑脱落造成短路隐患。

四、量产典型工艺方案与参考参数

适用工件

点读笔感应线圈 / 发声线圈漆包线 → 铜弯钩端子 / PCB 焊盘 漆包线线径：0.05～0.10mm;焊盘尺寸：0.2～0.6mm

设备配置方案

光源：半导体红外激光 / 355nm 紫外激光(细线剥漆优先紫外)

视觉：同轴 CCD 视觉系统，自动识别漆包线与端子位置

供料方式：锡球喷射(SAC305 无铅锡球，φ0.15～0.25mm)

保护：氮气保护(3～5L/min)，减少氧化、抑制飞溅

温控：闭环恒温激光模块，防止细线烧断或漆膜剥离不彻底

典型工艺流程

工件定位→视觉拍照自动纠偏→激光剥漆(非直焊线)→喷射锡球→脉冲激光熔融焊接→焊点视觉检测→下料

五、工艺难点与量产优化方案

隐患：激光功率过高烧断超细铜线 优化：采用短脉冲模式，搭配闭环实时测温;光斑不要直接长时间照射铜线本体，焦点落在焊料区域。

隐患：漆膜剥离不干净，出现隐性虚焊 优化：区分直焊 / 普通漆包线;普通漆包线采用 “先剥漆、后焊接” 分步程序;调整激光离焦量，精准控制剥漆长度。

隐患：焊点润湿不良 优化：选用适配助焊剂型锡球;氮气吹扫角度优化;端子来料做好防氧化管控。

空间局限问题 选用侧出光、小角度激光光路，适配点读笔笔壳内部狭窄焊接工位。

六、应用总结

点读笔朝着更小体积、更低噪音、更高可靠性方向迭代，0.1mm 以内超细漆包线与微型端子焊接成为生产瓶颈。激光锡焊依靠非接触、低热影响、高精度、自动化兼容的特性，完美解决传统烙铁焊接断线、热损伤、一致性差的痛点，是教育电子线圈、感应组件精密焊接主流升级方案。 对于大批量点读笔工厂，替换人工焊接线后，可以同时实现良品率提升、人力下降、产品长期可靠性改善。
