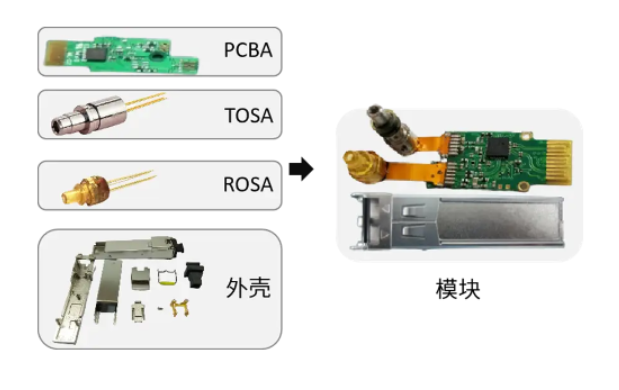

ROSA(光接收子组件)是光模块核心器件，负责将光信号转换为电信号，内部集成 PIN/APD 光电二极管、TIA 跨阻放大器，器件高度热敏，对外引出 FPC 软带，焊盘微小，引脚间距大多 0.2‑0.3 mm，对焊接热输入、对位精度、焊点洁净度要求严苛。传统烙铁焊、回流焊容易出现热损伤器件、虚焊、烙铁头接触划伤软带、助焊剂残留污染光电器件等问题，激光锡焊凭借局部加热、非接触、高精度的特性，成为高速光模块 ROSA 量产主流工艺。
一、ROSA 主要焊接工位

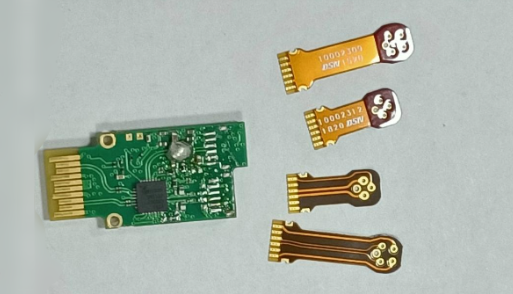

FPC 软带与 PCB 主板焊盘焊接(最主要工序) ROSA 输出 FPC 软带信号焊盘、接地焊盘与光模块 PCB 互连，这是激光锡焊应用最多的工位，直接决定信号完整性，焊点虚焊、桥接、热损伤会造成接收灵敏度劣化、误码率超标。
TO‑CAN 管壳引脚焊接 同轴封装 ROSA 金属管壳引出引脚焊接到基板，焊点空间狭小，邻近光学耦合结构，不能产生锡珠飞溅污染光路。
辅助接地、屏蔽焊点 金属外壳接地焊盘，保证高速接收组件电磁屏蔽性能。
二、ROSA 生产三种主流激光锡焊工艺路线
1. 激光送丝锡焊(单点送丝)
伺服精密送锡丝，激光熔化焊丝，CCD 视觉定位，单点完成焊接。适合焊点数量少，焊盘大小中等的 ROSA 产品;优势焊料可控，助焊剂残留少，便于清理;适合多品种小批量柔性生产。
2. 激光锡膏焊接
提前在焊盘印刷 / 点注微量锡膏，激光光斑扫描加热熔化锡膏完成互连。可匀化光斑实现多焊点同步焊接，5 个焊点仅 3‑4 秒，量产效率高，是大批量 ROSA 产线主流方案。需要管控锡膏量，防止飞溅污染光学窗口。
3. 激光锡球焊
微小锡球精准喷射到焊盘，激光瞬时熔融成型焊点，锡球直径 0.15mm 起，焊点锡量高度一致，极低助焊剂残留，洁净度最优。适合 25G/50G/100G 高速高密度 ROSA 微小焊盘，设备成本偏高。
工艺选型：中低速 PON 光模块 ROSA 多用激光锡膏;高速数通光模块 ROSA 优先锡球焊或者温控送丝焊，降低残留与热冲击。
三、激光锡焊适配 ROSA 器件的核心优势
低热输入，保护热敏芯片 激光只对焊盘局部快速加热，热影响区很小，不会传导损伤内部 PD 光电管、TIA 放大器，避免器件灵敏度下降、失效报废，解决烙铁焊长时间导热烧毁 ROSA 有源芯片的痛点。部分设备搭载闭环温度反馈系统，实时监控焊点温度，把峰值温度锁死在工艺窗口，防止过热，温控精度可达 ±5℃。
非接触焊接，无机械损伤 无烙铁头接触，不会划伤 FPC 软带镀金层，不会拉扯软带造成移位、翘曲，很好解决 ROSA 软带扭曲、对位偏移，焊接后装配干涉问题。
微米级定位，适配微小细密焊盘 搭配 CCD 视觉对位，可适配 0.2‑0.3mm 窄间距焊盘，有效降低虚焊、桥连，保证高速信号阻抗连续，保障接收信号质量。
焊点一致性高，适合自动化量产 焊接参数全数字化，可集成全自动产线，单颗器件焊接仅数秒;焊点外观饱满光亮，拉力强度满足光通信行业可靠性标准，高低温循环、振动测试表现稳定，降低返工报废率。
残留可控，满足光电器件洁净要求 相比传统烙铁，助焊剂用量少，合理工艺下飞溅锡珠风险低，避免污染物附着透镜、光口，防止光模块光路性能劣化。
四、ROSA 激光锡焊工艺难点与生产管控要点
热积累风险 多焊点连续焊接时，热量逐步累积，热量传导进 ROSA 管壳内部，损伤光电芯片。对策：控制单焊点出光时间，焊点之间增加冷却间隔，开启温度闭环控制，优化光斑匀化，不要使用过大光斑。
锡珠飞溅、助焊剂喷溅污染光路 飞溅锡颗粒一旦落入 ROSA 光口透镜，直接造成器件报废。对策：采用分段缓升功率，避免瞬间猛热;选用适配激光工艺的低飞溅助焊剂;必要时氮气保护;工装设计增加挡光挡锡结构隔离光学区域。
FPC 软带对位偏移、翘曲 软带很薄，焊接受热易变形，导致焊盘错位。对策：专用工装压板压紧 FPC，保证焊盘平整贴合 PCB;视觉定位补偿形变误差。
润湿不良虚焊 镀金焊盘氧化、镀层异常会造成上锡差。对策：焊前等离子清洗;管控 FPC 镀金层厚度;优化激光升温曲线，保证焊锡充分润湿。
五、典型工艺参数参考(ROSA FPC 软带焊盘)
激光器：980nm 半导体激光，光斑匀化，光斑 0.15‑0.3mm，脉冲 / 温控模式优先，避免持续大功率连续出光。
焊接时间：单焊点几十毫秒级别，禁止长时间持续加热。
温度控制：焊点峰值温度控制 260‑320℃区间，根据焊盘热容量调整，严禁温度过高。
焊料：送丝选用 0.2‑0.3mm 锡丝;锡膏选用低飞溅激光专用锡膏;锡球直径 0.2‑0.4mm。
辅助：可选氮气保护，抑制氧化，改善焊点外观。
六、与传统工艺对比
烙铁手工焊：设备便宜，热输入不可控，容易烫坏器件，烙铁头磨损带来一致性差，只适合小样品研发，不适合量产。 回流焊：整体高温烘烤，ROSA 内部热敏器件承受整体高温，器件良率风险大，不适合已经耦合完成的成品 ROSA。 激光锡焊：设备投入高，热输入可控、精度高，自动化量产，是高速光模块 ROSA 量产首选工艺。
七、行业发展趋势
随着 200G/400G/800G 高速光模块普及，ROSA 焊盘进一步微型化，对信号完整性、洁净度、器件可靠性要求持续提升。带闭环温度反馈的激光锡焊设备、激光锡球焊方案渗透率持续提升;同时设备向视觉 AI 自动补偿焊盘偏移、多焊点并行焊接方向发展，进一步提升产线良率与产能。
