激光锡焊在微型扬声器焊接中的应用
激光锡焊在微型扬声器焊接中的应用
微型扬声器(喇叭)属于声学精密器件，特点是尺寸微小、结构轻薄、热敏元器件多、焊点精细、对振动 / 热损伤极其敏感，传统烙铁手工焊、电阻点焊很容易出现振膜烫坏、引线拉断、虚焊、溢锡、器件变形等问题。激光锡焊(激光软钎焊，常配合预置锡环 / 锡膏 / 锡丝)依靠局部定点加热、热影响区小、非接触的特性，成为微型扬声器引线焊接的主流工艺。
一、主要焊接工位

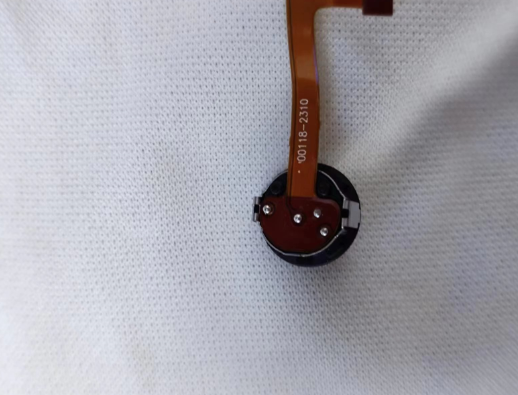

音圈引线与 FPC/PCB 焊盘焊接 微型扬声器音圈引线极细(一般十几微米漆包线)，需要把两根音圈引出线焊在扬声器 FPC 柔性线路板焊盘上，是最核心工位。 激光定点熔化锡材，只加热焊点区域，热量不会传导到音圈和振膜，避免振膜受热形变、音圈胶失效，保证声学参数一致性。
FPC 与外部端子 / 主板焊点 扬声器 FPC 尾端和整机 PCB 连接，焊点小、间距密。激光锡焊可以做阵列多点快速焊接，无烙铁头接触压力，不会压弯薄 FPC。
接线端子、屏蔽罩辅助焊接 部分产品扬声器金属端子、金属屏蔽壳接地焊接，采用激光锡焊，控制锡量，减少锡珠飞溅，防止短路。
二、工艺形式(微型扬声器常用)
预置锡膏：FPC 焊盘预先点微量锡膏，激光照射熔化锡膏，浸润漆包线与焊盘。适合大批量流水线，适合超微小焊点。
锡环 / 预成型锡片：在焊盘放微型锡环，激光一次性熔锡，锡量稳定，一致性高，良率更可控，多用于高端声学器件。
送丝激光锡焊：微量送锡丝，适合样品试制、小批量维修;量产用得少，锡丝很难做到微米级微量。
区别于激光深熔焊：激光锡焊是软钎焊，母材不熔化，仅熔化锡钎料，温度低，适配漆包线、FPC、塑料声学组件。
三、核心优势(对比传统烙铁焊)
热影响极小，保护振膜与音圈 激光能量聚焦焊点，热量快速集中、短时作用，不会长时间传导到周边的振膜、悬边、粘接胶，避免灵敏度、频响曲线漂移，这是扬声器最关键指标。烙铁持续导热极易造成胶层软化，扬声器音质报废。
无机械接触，无压力损伤 非接触焊接，不存在烙铁头压断超细音圈引线、压伤 FPC 的问题，适合超薄微型喇叭(手机、TWS 耳机扬声器)。
焊点微小、锡量可控，无锡珠短路风险 焊点可以做到 0.2~0.5mm 级别，精准控锡，减少溢锡、锡飞溅;TWS 耳机内部空间极小，锡珠会导致整机短路，这点尤为重要。
效率高、一致性好，适合自动化 振镜激光可一次扫描多点，多工位同步焊接;参数数字化锁定，不同产品焊点差异小，良率稳定，适合耳机、智能穿戴产线。
可焊接难接触位置 扬声器腔体内部狭小，烙铁头伸不进去，激光可以通过光路远距离聚焦，完成内腔焊点。
四、工艺难点与管控要点
漆包线去漆问题 音圈漆包线表面绝缘漆，激光参数不合适时，去漆不完全，造成虚焊;能量过高又直接烧断引线。一般搭配激光预剥漆，或选用自熔漆包线，工艺窗口窄。
热累积 连续多点焊接，热量累积依然会传导到振膜。需要控制激光脉冲宽度、间隔，采用脉冲光纤激光，短脉冲低平均功率。
锡膏飞溅 激光能量过大，锡膏爆锡产生微小锡珠，会掉入扬声器振膜腔，产生杂音、异音，是声学器件的致命缺陷。需要优化光斑、功率、预热工艺，配合氮气保护。
对位精度要求高 音圈引线极细，需要视觉定位(CCD 视觉 + 振镜联动)，自动识别引线和焊盘位置，微小偏移就会焊偏。
成本 整套视觉激光锡焊设备投入高于普通恒温烙铁，适合中高端 TWS、手机扬声器，低端喇叭仍会选择烙铁。
五、典型应用产品
TWS 蓝牙耳机微型扬声器、手机听筒 / 扬声器、智能手表微型喇叭、助听器微型受话器、VR / 穿戴设备声学单元。
六、总结
微型扬声器的核心矛盾是微小焊点焊接需求 + 声学组件不耐热、怕机械压力。激光锡焊凭借低热输入、非接触、高精度的特点，解决了传统烙铁易伤振膜、引线断线、音质漂移的痛点，是 TWS、穿戴类微型扬声器自动化产线的优选工艺;工艺重点在于视觉对位、激光功率 / 脉冲匹配，控制爆锡与热累积，避免异音不良。
七、松盛光电的优势
松盛光电自研恒温激光锡焊系统，核心是闭环红外测温 + PID 动态功率调节，可将焊点温度波动控制在 ±5℃以内，区别于普通开环激光设备，完美适配微型扬声器这类热敏声学器件。四点同轴光路集成激光、CCD 视觉、红外测温与指示光，对位精度可达微米级，最小光斑适配音圈引线 0.15mm 微小焊盘，所见即所得，减少反复校准，有效避免焊偏。
非接触式定点加热，无机械压力，热影响区极小，焊接时不会损伤振膜、悬边与粘接胶，降低扬声器异音、频响漂移不良。能量均匀可控，可抑制爆锡与锡珠飞溅，规避腔体短路风险。设备模块化设计，可选锡膏、锡环、送丝多种工艺方案，适配 TWS、手表微型喇叭产线。焊接温度曲线、影像全程留存，满足量产追溯需求，无烙铁头耗材，长时间连续生产稳定，良率可达 95% 以上，为声学器件提供整套精密焊接工艺方案
