激光锡焊在指纹解锁 FPC 柔性面板与漆包线焊接中的应用
激光锡焊在指纹解锁 FPC 柔性面板与漆包线焊接中的应用
指纹识别模块中，FPC 柔性面板(PI 聚酰亚胺基材，厚度约 0.08‑0.12mm)与超细漆包线(指纹感应线圈，常见线径 0.02‑0.05mm)的互连，是决定指纹信号传输稳定性、整机跌落可靠性的关键工序。传统烙铁焊、电阻点焊工艺极易出现 FPC 碳化鼓泡、超细漆包线断线、焊点大小不一、虚焊假焊等问题，激光锡焊凭借非接触局部加热、微米级定位、可同步激光剥漆的特性，成为该场景主流量产方案。
一、工件焊接难点
FPC 柔性面板脆弱：PI 基材耐高温上限低，大面积高温会造成基材碳化、起泡、焊盘脱落;FPC 焊盘尺寸微小，相邻焊盘间距小，极易发生热损伤、连锡短路。

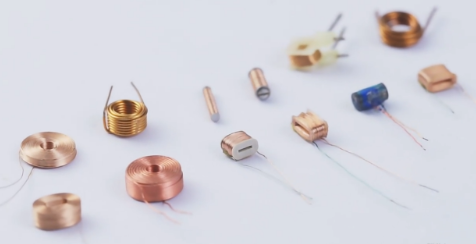

超细漆包线加工风险高：0.02mm 漆包线力学强度极低，传统机械剥漆、电阻点焊施加机械压力，极易断线;绝缘漆层必须完全去除，漆层残留直接造成隐性虚焊;受热过度铜线退火，抗拉强度大幅衰减。
严苛性能指标：焊点电阻≤5mΩ，保障指纹信号无衰减;焊点抗拉≥0.5N，承受手机跌落冲击;焊点直径控制 0.1‑0.15mm，避免结构干涉;焊点体积小，多焊点密集排布，禁止锡珠飞溅短路周边线路。
装配公差大：FPC 存在柔性形变，漆包线圈存在绕线公差，对焊接定位系统的纠偏能力要求高。
二、主流激光锡焊工艺路线
1. 激光锡球焊(指纹模块首选)
同轴 CCD 视觉定位，先脉冲激光气化漆包线焊接位置绝缘漆层，再喷射定量微米级锡球，光纤激光瞬时熔融锡球，浸润裸铜漆包线与 FPC 镀金焊盘，氮气保护抑制氧化、减少飞溅。
工艺流程：工装定位压紧 FPC + 线圈→视觉拍照位置纠偏→激光脉冲剥漆→喷射锡球→激光熔融成焊→焊点 AOI 检测→出料。 特点：锡量精准可控，焊点微小均匀，适合 0.02‑0.05mm 极细漆包线，热影响区<0.1mm，不灼伤 FPC 基材，单点点焊速度快，适合指纹模组大批量生产。
2. 振镜同轴视觉送丝激光锡焊
振镜扫描 + 同轴 CCD 所见即所得，自动送细锡丝，激光定点加热完成焊接。适合焊点数量多、排布密集场景;远心场镜保障视场内光斑能量均匀，消除振镜温漂带来的位置偏差，定位精度可达 0.02mm 以内。 注意：线径<0.03mm 超细漆包线场景，送丝锡量不易做极小，优先锡球焊方案。
3. 免预剥漆脉冲激光锡焊(直焊型漆包线)
利用脉冲激光瞬时局部高温，直接分解直焊漆包线表层绝缘漆，同步完成焊料浸润焊接，省去独立剥漆工序;仅适配直焊漆包线，普通聚酯亚胺漆包线不适用，容易出现漆层残留虚焊隐患。
三、核心技术优势
非接触无机械应力：无烙铁头、电极头接触施压，彻底避免超细漆包线受压断裂，也不会压伤、刮伤 FPC 薄焊盘，适配超薄柔性基材。
热输入可控，保护 FPC 基材：毫秒‑亚毫秒短时加热，热量只集中焊点区域，热影响区控制在 0.1mm 以内，PI 基材不会碳化起泡，周边指纹传感芯片不受热冲击。
激光一体化剥漆焊接：脉冲激光定点气化漆包线绝缘层，无需机械刮漆、化学剥漆，无化学残留腐蚀风险，满足 RoHS，剥漆长度一致性好，铜线损伤极低。
焊点一致性高，电气性能稳定：锡球 / 送丝定量输出，焊点尺寸稳定;焊点接触电阻低，高低温循环、跌落振动后，指纹信号传输不易出现偶发失灵。
视觉自动补偿：同轴 CCD 视觉识别 FPC 形变、漆包线位置偏移，自动修正焊接坐标，抵消柔性件装配公差，良率稳定，适配自动化流水线生产。
四、量产关键工艺参数要点
激光器选型：光纤激光 / 半导体激光;脉冲模式用于剥漆，连续 / 调制脉冲用于熔融焊锡;能量不可过高，防止锡料飞溅形成锡珠造成模块短路。
光斑控制：光斑 0.05‑0.15mm，光斑大小略小于 FPC 焊盘，避免激光直接灼烧 FPC 基材。
保护气体：高纯氮气吹扫焊点区域，抑制焊料氧化，降低飞溅，提升焊点润湿效果。
焊料选择：低温 SnBi 焊料可进一步降低峰值温度，保护热敏 FPC;高可靠性场景选用锡银铜焊料。
工装夹具：FPC 需要柔性压合工装，既要固定焊盘，又不能过度挤压造成 FPC 变形;漆包线圈需要限位，避免焊接时线材跑动偏移。
五、常见缺陷与对策
虚焊、浸润不良：漆包线绝缘层没有完全气化;优化脉冲剥漆能量、剥漆长度;检查焊盘镀金层氧化。
漆包线烧断：激光能量过大、作用时间过长;降低峰值功率，缩短出光时间，采用脉冲分段加热。
FPC 局部烧黑碳化：光斑偏移到 PI 基材;优化视觉定位，限制光斑尺寸，调整工装保证焊盘完全覆盖光斑。
锡珠飞溅短路：能量过高，缺少氮气保护;降低激光功率，开启氮气吹扫，优化锡球大小。
焊点拉力不足：锡量不足，浸润不充分;调整锡球规格或送锡量，优化焊接温度曲线。
六、行业应用价值
指纹解锁模组向小型化、超薄化发展，FPC 焊盘、感应线圈漆包线持续微型化，传统工艺已经达到物理极限。激光锡焊解决了超薄 FPC 与微米级漆包线互连的热损伤、机械损伤两大痛点，既保证指纹信号传输可靠性，又提升自动化产线良率，广泛应用手机、平板、智能门锁指纹识别模块生产。
七、松盛光电激光锡焊的优势
松盛光电深耕精密激光锡焊领域，针对指纹解锁FPC柔性面板与超细漆包线微焊接痛点，打造高适配、高稳定的专属焊接解决方案，核心优势突出，适配规模化精密量产。
一、精准恒温控温，杜绝焊接损伤：设备搭载自研激光、CCD视觉、红外测温三点同轴光路，搭配PID闭环温控系统，可将焊点温度波动精准控制在±5℃。彻底解决传统焊接温度不稳导致的FPC基材碳化、鼓泡、漆包线烧断、虚焊等不良问题，最大程度保护超薄柔性FPC与微米级漆包线基材。
二、微米级精密加工，工艺一体化：依托高精度视觉定位系统，实现微米级焊接定位，光斑可调可控。采用非接触式加工模式，无需机械施压，可一站式完成漆包线激光剥漆、精准焊接，热影响区极小，不损伤周边精密线路，完美适配指纹模组微型化、高密度焊点生产需求。
三、多工艺兼容，量产稳定性高：设备全面兼容锡丝、锡球、锡膏多种焊接工艺，适配不同规格漆包线与FPC焊盘焊接需求。焊接锡料利用率高，焊点成型均匀、一致性强，有效减少锡珠、连锡、虚焊等缺陷，大幅提升产品良率与焊点抗拉、导电性能。
四、高度适配自动化，降本增效：整机采用模块化设计，焊接数据全程可追溯，可无缝对接自动化流水线。同时配备专业工艺调试团队，针对3C电子、精密传感器等行业场景提供定制化落地方案，有效降低产线调试难度与运维成本，助力企业高效量产。
