激光锡焊在介入、植入医疗行业的应用

介入、植入类医疗器械具备微型化、体内服役、热敏元件多、生物相容性严苛的特点，传统烙铁焊、热压焊存在热损伤大、助焊剂残留、定位精度不足等短板。激光锡焊(激光锡球焊、激光送丝焊、激光锡膏焊接)依靠非接触局部加热、微米级定位、可实现无助焊剂焊接，成为该领域核心精密互联工艺。

一、核心技术优势

极低热影响：短脉冲激光瞬时熔化焊料，热影响区可控制在 0.05mm² 以内，周边热敏元件温升控制在 30℃以内，保护镍钛记忆合金相变特性、酶电极、MEMS 传感器等易损部件，避免器件性能漂移、基材力学性能劣化。

超高焊接精度：视觉定位配合伺服系统，定位精度可达 ±0.15mm，可使用 0.15mm 微小锡球，适配 0.1‑0.3mm 微型焊盘，适配导丝、微型电极等亚毫米级结构焊接，无机械接触应力，不会压伤柔性线材与薄壁零件。

医疗级洁净焊接：氮气保护环境下实现无助焊剂焊接，无残留、无飞溅，满足 ISO 10993 生物相容性、ISO13485 生产规范，规避助焊剂残留引发人体炎症、腐蚀电路的风险;焊点致密，抗体液腐蚀，满足 5‑10 年体内长期服役要求。

自动化可追溯：可对接 GMP 洁净车间，参数可存储，支持 MES 生产追溯，适合小试样研发到大批量量产，良品率可达 99.7% 以上。

二、介入医疗器械典型应用

介入器械主要指血管、腔道微创手术器械，以各类导丝、导管、介入传感器为主。

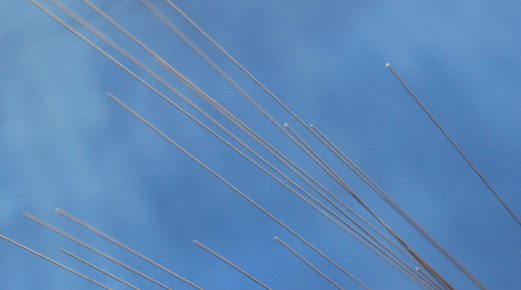

医疗导丝焊接

镍钛合金 / 不锈钢导丝与连接件异种金属焊接，避免记忆合金相变失效;

弹簧导丝头部封端焊点，焊点圆润，防止划伤血管内壁;

导丝集成传感器信号线焊接：温度、压力、血流传感器极细导线与导丝基体互联，保护传感芯片不受热损伤;

导丝尾端焊帽、同轴信号线焊点，保证抗拉强度与信号传输稳定。

介入导管组件 导管内置微型电极、压力传感单元、极细同轴线、FPC 柔性电路的焊接;导管内部微小空间，激光定点加热，不灼伤高分子导管基材。

手术机器人微创执行端 微型驱动线圈、微型传感器、细导线的精密互联，焊点体积小，满足器械小型化需求。

三、植入式医疗器械典型应用

植入设备长期置于人体内部，对密封性、抗腐蚀、生物安全性要求最高。

心脏起搏器、神经刺激器 内部信号芯片、微型锂电池极耳、馈通引脚焊接;外壳馈通位置激光填缝锡焊，实现氦检级气密密封，阻挡体液渗入电路;无助焊剂焊接，杜绝体内析出有害物质。

植入式血糖、压力传感器 0.1mm 级别电极引线与微型 PCB 焊盘互联，保护酶电极等热敏敏感单元，保证检测精度不受焊接影响;焊点抗体液腐蚀，长期植入稳定可靠。

人工耳蜗、植入助听器 麦克风、信号处理芯片、植入电极引线焊接，焊点微小洁净，防止腔体内部污染，保障声音信号稳定传输。

植入式胰岛素泵 内部电路、微型电磁阀、传感组件互联，焊点抗振动、抗疲劳，适配体内长期工作环境。

四、行业关键工艺难点与对策

异种金属焊接：镍钛合金、不锈钢、铜合金、镀金引脚组合，易生成脆性金属间化合物。对策：选用适配医用焊料，脉冲能量分段控制，氮气保护，控制熔池冷却速率，优化 IMC 金属间化合物层厚度。

热敏器件保护：酶传感器、压电元件耐温极低。对策：闭环实时温控系统，短脉冲、低能量分段加热，严格限制热扩散范围。

洁净与生物兼容：禁止助焊剂残留。对策：高纯度锡球，氮气保护舱，氧含量控制 10ppm 以下;焊接后做细胞毒性、生物相容性验证，设备腔体采用 316L 不锈钢，适配洁净车间生产。

焊点可靠性：体内循环受力、体液腐蚀。对策：优化脉冲波形减少焊点气孔空洞;完成拉力、疲劳、盐雾模拟体液腐蚀测试，满足植入器械可靠性标准。

五、主流工艺形态

激光锡球焊：医疗介入导丝、微型传感器最常用，喷射微小锡球，单点精准焊接，一致性高，适合 0.15‑0.8mm 微小焊点。

激光送丝焊：焊点尺寸偏大场景，连续送锡丝，适合引线端子、馈通部位填缝焊接。

闭环温控激光锡焊：搭配红外测温实时反馈，精准控制焊点温度，最大程度保护热敏医疗元器件，是高端医疗产线优先选型方案。

六、发展趋势

随着介入器械向更细、微型化发展(0.5mm 以下导丝、MEMS 植入传感器)，激光锡焊正向更小光斑、紫外 / 蓝光激光、更高洁净等级、多工位自动化产线方向发展;同时焊料也在开发更高生物安全性的医用无铅焊料，适配国产植入、介入医疗器械的产业化升级。

七、松盛光电的核心优势

闭环恒温控温核心技术：搭载同轴红外测温与自研 PID 算法，测温点与焊接点完全重合，温度波动控制 ±5℃以内，动态调节激光功率，规避热冲击，热敏元件损伤率低，适配介入植入医疗传感器、镍钛合金等易受热损伤工件，保障焊点浸润充分，减少虚焊炸锡问题。

四点同轴微米级精密定位：激光、CCD、测温、指示光四点同轴架构，定位精度可达 ±3μm，最小光斑 20‑50μm，可完成 0.15mm 微小焊盘焊接;非接触式加工，无机械挤压应力，适配导丝、微型电极等狭小异形医疗构件，视觉自动识别，减少人工校准调试。

医疗洁净工艺适配能力：支持无助焊剂锡球焊、送丝焊，可配置氮气保护环境，焊点洁净无残留，规避助焊剂带来的腐蚀、炎症风险，满足医疗器械生物相容性要求;焊点一致性 RSD<3%，焊点抗拉、抗体液腐蚀性能优异，适配 GMP 洁净车间生产，工艺参数可存储，支持生产追溯。

多工艺形态与落地服务：覆盖激光锡球焊、送丝焊、蓝光激光焊接、矩形光斑焊接多种方案，针对医疗介入、植入器械做专项工艺沉淀;拥有大量医疗电子落地案例，可提供设备 + 工艺联合调试，兼顾研发打样与大批量量产，单点最高 3 球 / 秒，量产良率可达 99.5% 以上，缩短客户工艺开发周期。
