激光锡焊在汽车电子传感器中的应用

激光锡焊在汽车电子传感器中的应用

一、行业背景与需求痛点

新能源汽车、智能驾驶 ADAS 推动车载传感器小型化、MEMS 集成化、高密度布线。车载传感器长期工作在 - 40℃～125℃宽温、振动、潮湿、盐雾环境，必须满足AEC‑Q100、ISO 16750车规可靠性要求。 传统工艺短板：

电烙铁：接触式加热、热传导范围大，极易损伤 MEMS 敏感芯片、FPC 软膜;狭小空间难以作业、一致性差。

热风焊 / 整板回流：全局升温，热敏元件发生零点漂移、器件老化;易产生锡珠短路。

超声波焊、电阻焊：存在机械压力，微型焊盘、陶瓷基底易开裂。

激光锡焊(激光软钎焊)依靠激光局部辐射加热、非接触、毫秒级热输入，完美匹配车载传感器精密微连接需求，现已成为主流量产工艺。

二、激光锡焊核心工艺优势(适配传感器场景)

低热影响区(HAZ) 能量高度集中，热影响区可控制在 0.05～0.3mm;只加热焊点，周边 MEMS 芯片、电容、FPC 胶层温升极低，杜绝传感器零点漂移、性能失效。

非接触焊接，无机械应力 无工具头挤压，适合薄壁陶瓷基座、微型引线、漆包线、柔性 FPC 焊接，避免基底裂纹。

微米级定位精度 配合同轴 CCD 视觉，定位精度可达 ±0.02～±0.05mm，适配 0.2～0.5mm 微小焊盘、高密度引脚。

闭环恒温可控 红外同轴测温实时反馈功率，形成稳定温度曲线;焊点 IMC 金属间化合物厚度均匀，温度循环后阻值漂移小。

工艺方案灵活 分为激光送丝锡焊、激光锡球焊、激光锡膏焊，单点、连续焊缝均可实现;支持氮气保护，降低氧化、减少空洞。

可追溯自动化 参数全程记录，适配汽车零部件质量追溯体系，易于集成流水线与机器人。

三、车载传感器典型应用场景

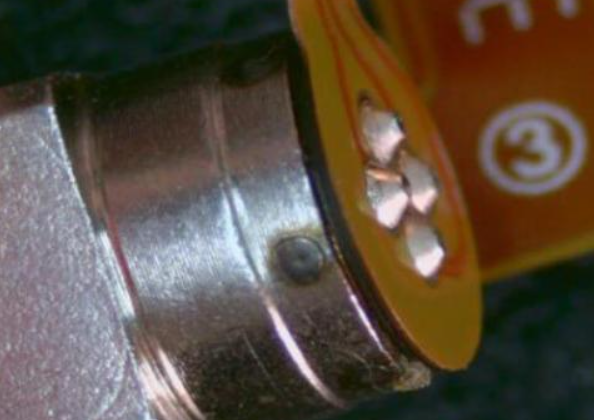

1. MEMS 压力传感器(进气压力、制动压力、油压传感器)

焊接对象：MEMS 芯片引线、FPC 柔性线路与金属插针、陶瓷基座引脚

工艺难点：陶瓷基底脆性大、敏感芯片严禁过热;焊点空间狭小

方案：脉冲激光锡球焊 / 微型送丝点焊

价值：降低芯片热漂移，提升压力测量长期稳定性，满足发动机舱高温工况。

2. 轮速霍尔传感器、曲轴 / 凸轮轴位置传感器

焊接对象：霍尔芯片引脚、线圈漆包线去漆 + 焊接、连接器插针

痛点：内置电磁线圈漆包线不耐高温;批量焊点一致性要求高

方案：激光送丝锡焊，可实现激光同步剥漆 + 焊接一体化

价值：避免漆包线绝缘层大面积烧损，抗振动，防止行车过程信号丢失。

3. 车载温度传感器(冷却液、电池包、空调、雷达温补传感器)

焊接对象：热敏电阻引线、传感器内部微型导线、外壳密封填缝

细分场景：激光锡焊既可完成内部电路互连，也可用于金属壳体锡焊密封，实现 IP67/IP68 防水。

4. ADAS 感知类传感器(毫米波雷达、激光雷达、车载摄像头)

智能驾驶核心传感器，是激光锡焊增长最快领域：

毫米波雷达：PCB 微型引脚、高频 FPC、射频元件连接;焊盘尺寸低至 0.2mm

激光雷达：温度补偿传感器引线、接收发射模组微小焊点

车载摄像头：CMOS 图像传感器周边微焊点、FPC 绑定

重点约束：感光 / 射频器件极度热敏，禁止整板回流，只能采用激光局部加热，锡球焊应用最广泛。

5. 电流传感器、加速度 / 陀螺仪 MEMS 惯性传感器

焊接对象：锰铜分流器引脚、MEMS 惯性元件微型电极

要求：连接电阻高度稳定，微小热应力都会造成测量误差;优先低温锡合金(SnBi)搭配低能量脉冲工艺。

6. 氧传感器、气体传感器

应用：后端信号处理 PCB 与陶瓷探头引线焊接;规避高温造成敏感陶瓷失效。

四、三种主流激光锡焊工艺选型(传感器产线参考)

激光锡球焊 锡料：φ0.1～0.8mm 预制锡球 适用：单点微型焊点、雷达、摄像头、MEMS 芯片、0.2–0.4mm 微小焊盘 优势：热输入最小、几乎无飞溅;定位精度最高 缺点：不适合长焊缝、设备成本偏高

激光送丝锡焊(应用最广) 锡料：φ0.3～1.0mm 实心锡丝 适用：传感器插针、漆包线、连接器多点连续焊接、壳体填缝密封 优势：锡量连续可调、换产灵活，适合多规格传感器量产

激光锡膏焊 锡料：预先点涂锡膏 适用：FPC 大面积搭接、阵列焊点;多用于模组返修工序

五、车规级工艺关键控制要点

光斑整形：优先选用矩形 / 环形匀光光斑，避免高斯光斑局部能量过高烧损元件;蓝光激光器(450nm)对铜、镀金引线吸收率显著优于红外激光。

温度曲线设计：增加预热段，防止快速升温产生内应力;峰值温度、保温时间严格管控，避免过熔。

气氛保护：高精度传感器焊接配置氮气保护，氧含量≤30ppm，抑制焊点氧化，降低空洞率(X-Ray 空洞率<5%)。

材料匹配

常规车规：SAC305 无铅锡(熔点 217℃)

极致热敏 MEMS：SnBi 低温焊锡(138℃)，大幅降低峰值温度

可靠性验证项目 冷热冲击(-40℃↔125℃，1000 循环)、随机振动、盐雾测试、持续阻值监测、焊点剪切强度测试。

六、现存局限与工艺边界

大面积、多焊点阵列效率弱于回流焊，适合精密局部焊点，不替代整板组装;

高反射铝材直接锡焊润湿性较差，需要表面预镀镍 / 锡;

设备初始投入高于传统烙铁，适合中高端车载传感器量产。

七、发展趋势

随着 800V 高压平台、高阶自动驾驶普及，传感器集成度持续提升，微型化 MEMS、FPC 软连接、复合封装持续增多;恒温闭环激光锡焊、蓝光激光锡焊、视觉一体化解决方案将逐步成为车载传感器标准配置。

如果你需要，我可以进一步输出： 1)可直接用于 PPT 的精简版摘要; 2)激光锡焊对比烙铁 / 热风焊的对照表; 3)一份传感器激光锡焊 DOE 工艺验证方案。

松盛光电激光锡焊核心优势

自研闭环恒温控制系统(核心亮点) 同轴红外实时测温，毫秒级动态调节功率，焊点温控 ±5℃;防止 MEMS、霍尔芯片过热漂移，杜绝虚焊、烧件，满足车规传感器稳定要求。

四点同轴一体化光学 激光、CCD 视觉、测温、指示光共轴，定位精准、调试简单;支持 0.2mm 微小焊盘，适配车载传感器微型引脚、FPC、漆包线焊接。

非接触低热输入 无机械挤压，热影响区极小，陶瓷基座、敏感芯片不易开裂;可同步实现漆包线剥漆 + 焊接一体化。

工艺方案齐全 支持激光送丝、锡球焊、锡膏焊;可选蓝光机型，铜材吸收率更高，飞溅少，适配雷达、摄像头模组等高反射元器件。

自动化量产友好 焊接参数全程记录，可对接 MES 实现质量追溯;适配流水线机器人集成，焊点一致性高，长期冷热冲击、振动测试表现稳定。

本地全套光学机头自研 焊接头、光路自主设计，交付与售后响应快，可针对汽车传感器做光斑定制(矩形匀光光斑)。
