激光锡焊在电池模组铝母排焊接中的应用

激光锡焊在电池模组铝母排焊接中的应用

一、应用背景

动力电池模组铝母排作用是连接电芯极柱，实现大电流汇流。铝材质表面极易生成致密氧化膜，常规熔焊(激光熔焊、超声焊)存在几个痛点：铝母材易烧蚀、产生气孔裂纹;铝与铜异种金属焊接易生成脆性金属间化合物，接头电阻率上升;模组装配后热变形大，对工装、间隙要求严苛。

激光锡焊属于软钎焊，不是熔化母材，仅熔化锡基焊料，在低于铝熔点下实现连接，正好适配铝母排的焊接难点，现在大量用于储能电池、动力电池模组铝母排 - 极柱、铝母排 - 铜端子的连接。

原理：激光作为局部热源，快速加热待焊区域，熔化锡焊料;配合助焊剂破除铝表面氧化膜，液态焊料润湿铝母材表面，冷却后形成钎焊接头，母材本身保持固态。

二、工艺方案(电池铝母排主流)

焊料形式

预镀锡铝母排：铝排提前做镀锡处理，现场无需额外送锡，激光定点加热完成钎焊，效率最高，适合大批量产线。

送丝激光锡焊：自动送锡丝，激光同步加热，适配母排局部补焊、多规格柔性生产。

锡膏预置：点锡膏后激光扫描加热，适合小面积多点焊接。

热源选型 常用光纤连续 / 准连续激光，光斑可调;恒温激光锡焊(闭环温度反馈)是电池行业优选，实时控温，避免局部超温损伤电芯隔膜、塑料支架。

前处理关键 铝氧化膜是最大障碍。方案分两类：① 母材预镀锡，隔绝空气，生产现场仅需简单除油;② 裸铝焊接，需要专用铝钎焊助焊剂，激光加热过程中助焊剂活化破除氧化铝膜，保证锡的润湿性。

三、核心优势(对比超声焊、激光熔焊)

低热输入，安全性高 母材不熔化，热影响区很小，不会造成铝母排烧穿;远离电芯位置温升可控，极大降低电芯热失控风险，适合已装配完成的模组。

异种金属适配强 铝 - 铝、铝 - 铜都可以焊接，钎焊界面不会大量生成厚层脆性金属间化合物，接头导电稳定，接触电阻低且一致性好。

变形极小 局部短时加热，母排整体应力、翘曲变形远小于熔焊，对模组装配公差宽容度更高。

可返修 不良接头可以重新激光加热脱焊、清理后二次焊接，这是激光熔焊、超声焊很难做到的，降低模组报废成本。

自动化适配好 搭配视觉定位，可多点、多工位同步焊接;非接触焊接，无工具磨损(超声焊焊头损耗大)，长期运维成本更低。

四、局限性与工艺风险

接头强度低于熔焊 钎焊依靠焊料结合，剪切强度不如激光熔焊，设计上不能用在承受巨大机械载荷的位置，适合静态导电连接，振动工况需要结合结构卡扣辅助。

助焊剂残留问题 助焊剂残渣如果清洗不干净，长期在高温、潮湿环境下会腐蚀铝排，产生绝缘下降、漏液风险;产线需要配套清洗或选用低残留免清洗助焊剂。

对表面状态敏感 油污、厚氧化层会导致锡不润湿，出现虚焊。裸铝母排产线管控要求高，所以量产大多优先采用预镀锡铝母排方案。

长期高温老化 锡基钎料在电池长期工作温度(80~120℃)下，会缓慢发生界面扩散，接触电阻缓慢上升，需要做加速老化验证。

五、典型应用场景

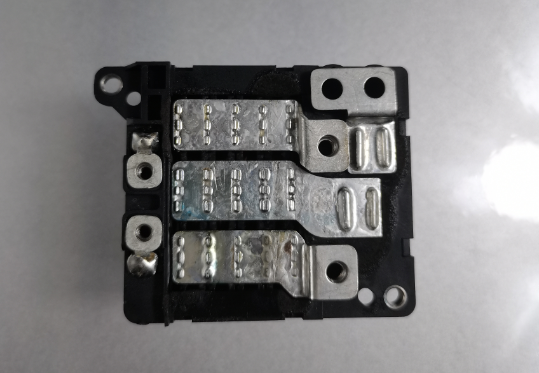

储能电池模组：铝母排与电芯极柱、铝母排和铜转接片连接

动力电池 PACK：小电流支路铝汇流排焊接、模组内二次连接，以及不良品返修

BMS 采样线与铝母排的焊接(同步完成导电 + 采样)

六、质量检测重点

外观：焊盘锡层均匀，无缩锡、不润湿、气泡

电学：接触电阻抽检，保证一致性

破坏性抽检：剪切力测试

可靠性验证：高低温循环、湿热老化、振动测试

七、和其他工艺简单对比

激光锡焊：母材不熔，低热、可返修，强度偏低，适合预镀锡铝排、模组成品焊接

激光熔焊：铝母材熔化，强度高，热输入大，易气孔裂纹，不可返修

超声金属焊：固态焊，导电好，但焊头磨损大，厚铝排焊接困难，大模组空间受限

八、松盛光电的优势

松盛光电恒温激光锡焊系统，核心采用四点同轴 + 红外闭环测温方案，依托自研 PID 算法动态调节激光功率，焊点温度波动控制在 ±5℃，从根源解决铝母排焊接虚焊、过热烧损电芯的行业痛点。

设备非接触局部加热，母材不熔化，热影响区极小，有效保护模组电芯、绝缘支架，大幅降低热失控风险，适配预镀锡铝母排与铝铜异种材料连接。微米级同轴 CCD 视觉定位，对位误差≤±0.003mm，支持多点批量焊接，兼容自动送丝、预置锡膏多种工艺。

针对铝表面氧化难题，配套成熟工艺库，可实现锡料均匀润湿，焊点接触电阻稳定，一致性高，且支持返修，减少模组报废。整机易对接自动化产线，可集成烟雾回收、3D 焊点检测，全程记录温度曲线，满足动力电池、储能模组严苛追溯要求。无焊头磨损，长期运维成本更低，为电池铝母排量产提供高良率、高可靠性的一体化激光锡焊解决方案。
