激光锡焊在尿素液位温度传感器生产中的应用

激光锡焊在尿素液位温度传感器生产中的应用

尿素液位温度传感器是国四～国六柴油车 SCR 后处理系统的关键零部件，安装于尿素箱内部，长期浸泡在尿素水溶液中，承受高低温循环、车辆颠簸振动、尿素介质腐蚀，内部电路板后期需要整体灌胶密封，对焊接工艺的热损伤控制、焊点可靠性、洁净度、一致性要求极高。传统烙铁手工焊、回流焊在该产品生产中存在明显短板，激光锡焊(送丝式为主)已经大量应用于该传感器的量产与返修工序。

一、产品焊接痛点

元器件热敏感性高 板载 MCU 单片机、电源管理芯片、NTC 温度热敏元件、霍尔感应芯片，耐热能力有限。普通电烙铁拖焊热量传导范围大，极易造成芯片过热损伤、NTC 参数漂移，塑料外壳局部受热熔融变形;回流焊整板高温，不适合已经预装壳体组件的半成品焊接。

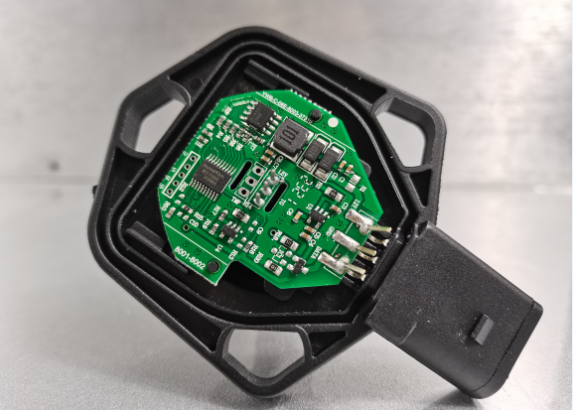

结构空间受限 PCB 为异形八角电路板，装配后处于黑色塑料壳体的密闭腔体之内，内部空间狭窄，烙铁头作业容易干涉壳体，剐蹭元器件，难以实现稳定作业。

环境对焊点严苛要求 产品后续要灌封防水硅胶，焊点残留助焊剂离子，在密闭潮湿腔体内部会缓慢腐蚀铜箔与焊点，造成后期虚焊、断路故障;车辆行驶持续振动，焊点需要具备优异抗振疲劳性能。

生产兼顾量产与返修 量产需要焊点一致性;同时该传感器市场返修量大，已经装配壳体、灌胶后的电路板，无法使用回流焊，传统烙铁返修极易二次损坏周边器件。

二、激光锡焊主要应用工位

1. 接插件插针与 PCB 焊盘焊接(核心工位)

传感器 4Pin 车载接插件金属端子，插入 PCB 焊盘孔位，完成端子与电路板电气连接。这是该产品失效高发点位，虚焊会直接报尿素液位、温度信号故障。采用送丝激光锡焊，定点对焊盘‑插针位置加热，自动供给锡丝，成型饱满可靠焊点。

2. PCB 贴片元器件焊接

电阻、电容、二极管、电源芯片引脚焊接;部分版本霍尔感应元件、信号调理器件补焊。针对小尺寸贴片元件，精准控温，避免元件烧裂。

3. 线束导线与板端焊盘焊接

部分结构版本内部有引线，导线压接端子与 PCB 焊盘的焊接。

4. 售后 / 工厂返修工序

故障件拆解灌胶之后，更换损坏 MCU、电源芯片，对腐蚀脱落焊盘补焊。激光锡焊局部加热，不需要拆卸整套壳体组件，实现局部拆焊补焊，大幅降低报废率。

三、送丝激光连续锡焊工艺优势

局部选择性加热，热影响区极小 激光能量精准聚焦焊盘区域，热量只集中焊接点位，热传导范围可控。周边单片机、NTC 热敏元件、塑料壳体温升很低，从根源避免芯片过热失效、温度传感器参数漂移、外壳热熔变形，完美适配已经装入塑料壳体的半成品焊接。

锡量可控，焊点综合性能适配车载工况 送丝机构定量供给锡材，焊点锡量稳定可控，焊点成型均匀饱满，润湿充分。焊点抗拉、抗振动疲劳性能优异，抵御车辆行驶持续震动，降低虚焊、脱焊风险;焊点致密，抵抗尿素水汽腐蚀，适配后续灌胶密闭环境。

非接触式加工，适配狭小异形腔体 无烙铁头物理接触工件，不会挤压、剐蹭 PCB 板和周边元器件;光束可以伸入传感器壳体内部腔体完成焊接，不受八角异形板、壳体结构干涉限制。不存在烙铁头磨损、需要频繁更换的问题。

工艺参数数字化，量产一致性高 激光功率、加热时间、送丝速度全部参数化存储，自动化产线重复精度高，批量产品焊点状态统一，减少人为手工焊接带来的质量波动，便于产线质量追溯。

独特的返修能力 回流焊只能用于裸板焊接，装配壳体后完全无法使用;烙铁返修热风险高。激光锡焊可对单颗器件单点拆焊、补焊，不需要整板高温，工厂返工以及市场维修都可以使用，有效降低生产成本。

四、关键工艺管控要点

激光功率、加热时间匹配调试 功率过高会烧蚀 PCB 焊盘铜箔，造成焊盘脱落;功率不足会产生虚焊。需要针对插针、大小元器件分别设置工艺窗口，避免热累积。

助焊剂管控 优先选用低残留、低离子腐蚀性助焊剂。传感器焊接完成后要做焊点清洁，残留助焊剂封闭在灌胶腔体内，会缓慢腐蚀焊点铜箔，造成后期潜伏性故障。

焊接前处理 尿素传感器工作环境恶劣，插针、焊盘做好除氧化处理，保证锡液润湿，防止出现假焊。

与灌胶工序工艺衔接 焊点表面洁净度直接影响后续灌封硅胶和电路板的结合力，焊接残渣、油污必须清理，防止灌胶分层、进水失效。

烟气处理 焊接产生助焊剂烟气，配置吸烟净化装置，防止烟气残渣落回电路板表面。

五、对比其他焊接工艺总结

手工烙铁焊：设备便宜，但热损伤风险大，一致性差，依赖工人技术，返修易损坏工件。

回流焊：适合裸板 SMT 贴片，壳体装配之后无法使用，不能返修。

激光锡焊：设备投入更高，热控制优秀，适配带壳体半成品，兼顾量产 + 返修，焊点可靠性高，是尿素液位温度传感器提升良品率、降低售后故障率的优选工艺。
