激光焊接头的组成部分

众所周知,随着3C、5G行业的发展,激光锡焊以「非接触焊接、无静电、可实时质量控制」等技术优势逐渐成为弥补传统焊接工艺不足的新技术,并得到了行业的广泛应用。一套完整的激光恒温锡焊系统主要有四个部分组成。分别是半导体激光器、激光焊接头,温控闭环反馈和恒温锡焊参数设置软件。下面我们主要来说下激光焊接头的组成部分

一、激光焊接头的作用

激光焊接头是激光焊接设备的关键组成部分,利用它来实现调整焦距、工作距离,从而可获得合适的光斑尺寸,在激光焊接机头中,集成了不同功能的组成单元,它们包括激光聚焦和导入单元、保护气导入和分配单元、冷却系统、透镜防护系统等,在具有反馈控制的激光焊接过程中,还具有监测和反馈控制单元。

二、激光焊接头的组成

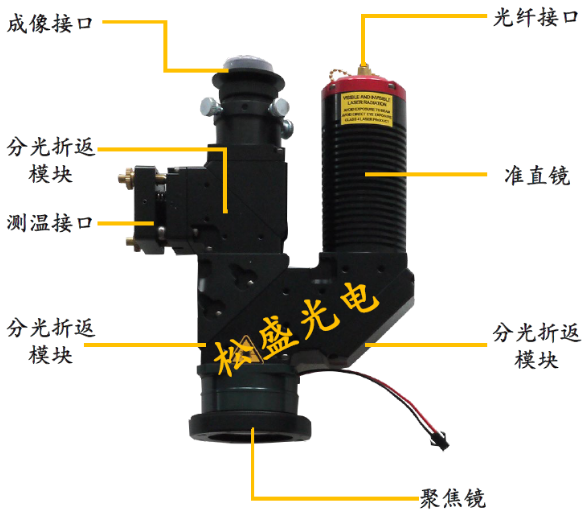

我们以奥莱光电的同轴测温方形光斑焊接头为例,该激光焊接头由六个部分组成,分别为成像接口、光纤接口、分光折返模块、准直镜、测温接口和聚焦镜。其中分光折返模块在该焊接头中重复使用了三次,如下图所示。

激光焊接头的组成图示

1.成像接口:利用系统同轴CCD摄像头与监视装置,对被焊接工件进行精准定位。

2.光纤接口:半导体激光器光束输出接口

3.分光折返模块:作用是实现光信号的分路

4.准直镜:能将来自孔径栏中每一点的光线变成一束平行的准直光柱的仪器

5.测温接口:与温控闭环反馈系统组合使用

6.聚焦镜:将激光束在整个平面内形成均匀大小的聚焦光斑

通过上述的详细描述,相信大家应该大致了解激光焊接头的组成部分及其零部件的作用。激光焊接头在激光锡焊系统中有着及其重要的地位。有兴趣的朋友可以去看看我之前写的文章→"激光焊接头的种类说明",详细阐述不同焊接头实现不同光斑的案例。
