什么是锡环激光焊接？

激光锡环焊接是一种高精度的自动化焊接技术，它巧妙地结合了“预制锡环”和“激光加热”这两项技术，尤其擅长处理传统焊接难以胜任的精密电子元件连接工作。

激光锡环焊接通过以下步骤实现精确的焊接连接：

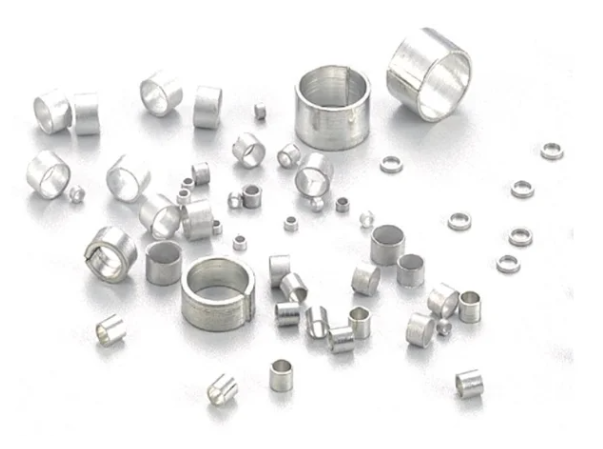

使用预制锡环：取代传统的锡丝或锡膏，采用预先加工成中空环形的焊料，可根据引脚或焊盘的大小定制尺寸。

自动化精准放置：通过自动化设备，将锡环精准地套在需要焊接的引脚根部或放置在焊盘上。

激光非接触加热：激光束作为热源，对锡环进行快速、非接触式加热，使其均匀熔化。

焊料填充形成焊点：熔化的锡料借助毛细作用，自动填充引脚与焊盘的微小间隙，冷却后形成牢固、光滑的焊点。

相比传统焊接，激光锡环焊接的优势非常突出：

焊接质量高且一致：通过精密的机械加工，每一个锡环的重量和体积都能被控制得十分精确，确保了每个焊点的焊锡量几乎一致。这不仅保证了稳定且可重复的焊接质量，焊后的焊点也因其整齐铺展的特性而更加饱满美观，能有效减少堆锡、虚焊等缺陷。

良品率高：工艺稳定，过程洁净，能大幅提升良率。

效率高：激光加热速度极快，配合自动化设备，可显著缩短焊接时间。案例显示，焊接效率最高可提升244%。一些先进设备还采用双工位设计，可以同步进行锡环预放和焊接作业，进一步提升了整体效率。

热影响小：由于是非接触式加热，且激光能量高度集中，焊接的发热区域很小，能最大程度地避免对PCB板上其他敏感元件造成热损伤。

工艺洁净：锡环中含有的助焊剂比例通常更低，这意味着焊接后残留物更少，几乎不产生飞溅锡珠，焊后基本无需清洁，大大提高了产品的可靠性。

适应性强且自动化程度高：锡环尺寸、成分可灵活定制，适应各种焊盘需求。同时它非常契合自动化产线，可通过多轴联动、CCD视觉定位等实现精准、高效的批量生产。

激光锡环焊接 vs. 其他激光锡焊方式

为了让你更清楚地了解，这里将它与其他常见的激光锡焊方式进行简要对比：

工艺流程与设备

一个典型的激光锡环焊接工艺流程主要包括以下步骤：

锡环成型：设备内部的精密机构将焊锡丝自动弯折、切断，制成所需尺寸的锡环。

精准放置：通过自动化机械臂将锡环精确地套在待焊接的引脚上，或放置在焊盘位置。

视觉定位：利用CCD相机对焊接位置进行二次确认，确保加工精度。

激光焊接：激光头移动至指定位置，发射激光束对锡环进行非接触式加热。

温度控制：实时监测焊接温度，并反馈给控制系统进行闭环调整，防止过热损伤元件。

应用场景

凭借其在高精度、高可靠性以及小热影响等方面的卓越表现，激光锡环焊接技术已经成为解决复杂焊接难题的利器，广泛应用于：

汽车电子：发动机控制单元(ECU)、安全气囊系统、传感器等对可靠性要求严苛的部件。

航空航天与军工：连接器、高可靠性控制模块等，传统焊接难以保证品质的场景。

3C电子：智能手机、平板电脑、可穿戴设备等内部精密组件的焊接。

通孔插针(THT)元件：这是它最擅长的领域之一。特别是针对板厚和孔径比较大的通孔元件，传统焊接容易出现透锡不足或顶部过热的问题。激光锡环焊接可以巧妙地解决这些痛点。

医疗电子：植入式设备、精密传感器等对洁净度和可靠性要求极高的领域。

光模块连接器：对焊接精度要求极高的应用。

总结

总的来说，激光锡环焊接技术通过将预制锡环与激光加热巧妙结合，解决了微电子焊接中长期存在的焊料量难控制、热损伤等问题，是实现高精度、高一致性、高可靠性电子连接的理想方案。当然，这种技术也更适合对品质和良率有极致要求的中高端制造场景。
