激光锡焊精度与精准控温的重要性

过去10年,3C电子、光通讯行业高速发展,电子元器件体积越来越小,传统的SMT设备及接触式焊接方式已经满足不了现代电子、微电子锡焊加工的需求。高精度、高效率、非接触式加工的激光锡焊设备,逐渐成为行业热点。奥莱光电找准市场方向,在激光锡焊领域深度挖掘,研发出恒温激光锡焊系统(点锡膏、送锡丝)契合市场的产品,为行业带来全新的激光焊接解决方案,极大提高了精密光电子器件的加工效率及良率。

光通讯产品逐步趋向多元化集成,例如光模块的焊接,焊点多而密集,奥莱光电的激光锡焊系统可以有效避免热压焊时热压头散热区域影响到周边元件问题,解决焊盘背部元件的超温风险。使用激光作为热源进行焊接时,激光的可塑性强,可以使周边元器件的热冲击降到最低。

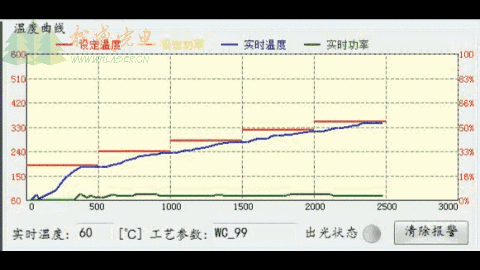

带温度控制的激光焊锡系统的温度曲线变化过程图示

激光锡焊的温度控制优势,有别于市面上其他控温系统。奥莱光电的激光锡焊系统可以实现精准控温和实时显示,这是需要时间和经验打磨的。温度反馈系统的主要功能是通过对焊点处温度的实时监测和反馈,确保焊点温度保持在设定的温度值,从而避免焊点烧毁。这种系统能够精确控制焊接过程中的温度变化,保证焊接质量和焊接效率。具体来说,温度反馈系统可以实现对焊接区域的温度控制,对直径1mm的微小区域进行温度控制,温度精度为±2℃。此外,这种系统还采用了独创的PID在线温度调节反馈技术,进一步提高了温度控制的精度和稳定性。

激光能量控制系统则负责调节激光器发出的激光能量,以适应不同的焊接需求。这种系统通过闭环控制技术,实现对激光能量的精准调节,从而优化焊接过程,提高焊接质量和良品率。激光能量控制系统与温度反馈系统相结合,形成一个高效、可靠的焊接控制系统,能够满足不同生产环境下的需求。

同轴红外测温系统和PID算法的工作原理解析:

同轴红外测温系统是一种光电子传感器,它通过接收目标物体发射的红外辐射并将其转化成电信号,经过电子线路放大器、线性化和信号处理后,显示或输出温度。这种系统最适用于测量金属等材料,可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度。

PID(比例-积分-微分)控制算法是一种常用的闭环反馈控制方法。它通过线性组合偏差的比例(P)、积分(I)和微分(D)构成控制量,以实现对系统的精确控制。具体来说:

比例控制:比例参数Kp控制着输出量与温度偏差的比例,即当前误差信号的调整。

积分控制:积分参数Ki控制着输出量与温度偏差积分的比例,即过去误差信号的累积。

微分控制:微分参数Kd控制着输出量与温度偏差微分的比例,即未来误差信号的预测。

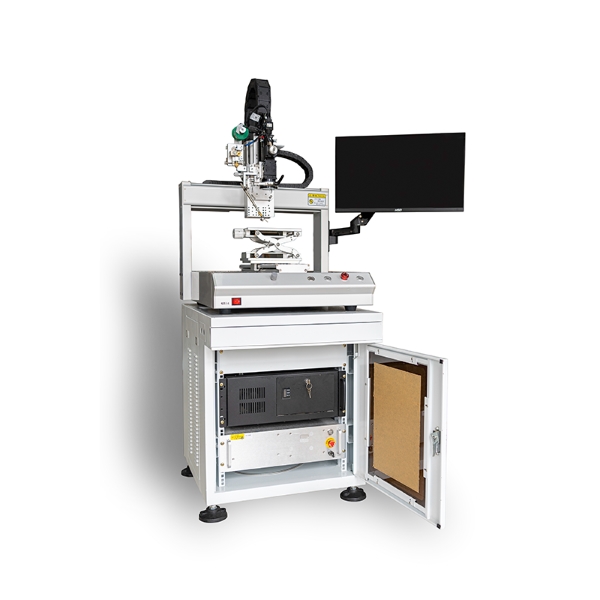

奥莱光电恒温激光锡焊系统图示

奥莱光电恒温激光锡焊系统由多轴伺服模组,实时温度反馈系统,CCD同轴定位系统以及半导体激光器所构成;通过多年焊锡工艺摸索,自主开发的智能型恒温焊接软件,支持导入多种格式文件。独创PID在线温度调节反馈系统,能有效的控制恒温焊接,确保焊接良品率与精密度。激光、红外指示光、CCD、红外测温四点同轴设计。通过同轴CCD对焊点自动定位,红外测温对焊点温度实时反馈。PID算法根据测温结果,通过比例、积分和微分控制,精准稳定地调节激光功率,以保持焊点温度在设定范围内。X轴、Y轴、Z轴适应更多器件的焊接,应用更广泛。

总之,激光锡焊的高精度和精准控温对于提高电子制造业的生产效率和产品质量具有重要意义。这些技术优势不仅提升了我国高端装联产品的研发能力和产出率,还打破了国外市场对高端电子装联专用设备的垄断。因此,继续优化和创新激光锡焊技术,将是未来电子制造业发展的关键方向。

以上就是武汉奥莱光电关于 激光锡焊精度与精准控温的重要性的具体内容,如果还有疑问,欢迎来电或加微信详询,我们为您持续更新更多相关说明,您可以关注我们网站了解更多资讯。
