激光锡焊针对不同形状PCB焊盘如何解决焊接需求?

做激光锡焊自动化设备的厂家都知道激光锡焊系统(点锡膏或送锡丝)主要由送丝导丝系统、CCD同轴视觉定位系统、温度闭环控制系统、激光输出控制及激光焊接锡焊头等重要机械部件组成。它是根据终端客户需求定制化一种激光焊接设备,工作于工厂自动化生产线上。主要用于非金属的焊接,比如现在消费电子中PCB电路板的焊接。

我们都知道电路板是一切电子设备或电子产品中必不可少的的配件,一切元器件都需求依附在电路板上,而焊盘是PCB电路板规划中最重要的基本单元。激光焊接设备依据不同的元器件和焊接工艺,PCB板中的焊盘能够分为非过孔焊盘和过孔焊盘两种。那么,焊盘都有哪些形状呢?下面,奥莱光电根据以往公司打样情况总结不同焊盘的形状及应对方案:

激光焊锡设备圆形焊盘

在PCB打样中,圆形焊盘是最常用的一种焊盘。对于过孔焊盘来说,圆形焊盘的首要尺度是过孔尺度和焊盘尺度,焊盘尺度一般是过孔尺度的两倍。非过孔型圆形焊盘首要用作测验焊盘、定位焊盘和基准焊盘等,其首要的尺度是焊盘尺度。多用于双面印制板电路以及摆放较为规矩的电路中,如集成电路的引脚焊盘等。

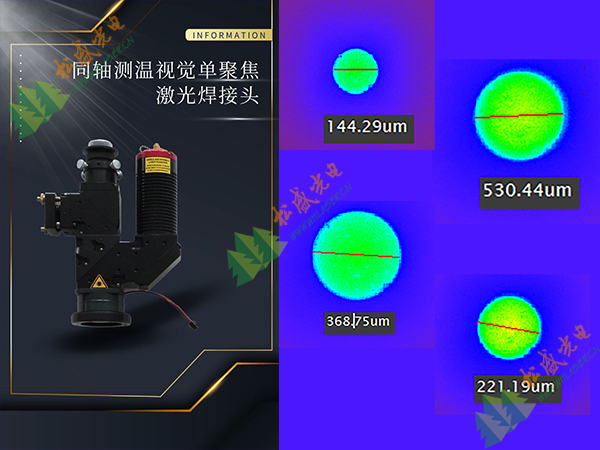

奥莱光电同轴视觉单聚焦激光焊接头

解决方案:可使用我司同轴视觉单聚焦激光焊接头,该焊接头的光斑形状为圆形,激光形成的点径最小可以到0.1mm;可实现圆形焊盘的焊接需求。

矩形焊盘

矩形焊盘有方形和矩形两大类。方形焊盘首要用来标识印制电路板上用于装置元器件的第 一个引脚;矩形焊盘首要用作表面贴装元器件的引脚焊盘。焊盘尺度巨细与所对应的元器件引脚尺度有关,这种焊盘多用于一些简单的电路,如一些小制作或手工制作的印制板等。

奥莱光电同轴视觉方形光斑激光焊接头

解决方案:可使用我司同轴视觉方形/条形光斑激光焊接头,该焊接头通过特殊光学整形方式使聚焦的光斑为正方形/矩形;方形光斑尺寸有3*3,6*6,8*8三种规格可选,条型光斑有1*2,2*3,2.5*5等六种规格可选;可实现矩形焊盘的焊接需求。

八角形焊盘

八角形焊盘在PCB打样中使用较少,它首要是为了一起满意印制电路板的布线及焊盘的焊接功能等要求而设定的。

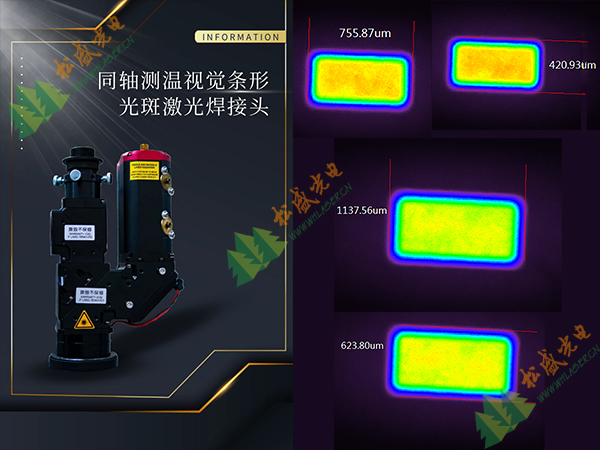

奥莱光电同轴视觉条形光斑激光焊接头

解决方案:可通过我司的4轴联动恒温激光锡焊软件的运动控制通过设置运动轨迹采用拖焊的方式来解决八角形焊盘的焊接需求。

异形焊盘

在PCB规划中,规划人员能够依据规划的具体要求,采用一些特殊形状的焊盘,包含椭圆形、泪漓形、岛形等。这种焊盘多用于不规矩的摆放中,在家电产品中使用较多,如电视机、收音机、视盘机等。异形焊盘能使元器件的固定更加密布,因而减少了印制导线的长度和条数。这种焊盘具有较大的铜箔面积,这样增强了焊盘的抗剥离强度。

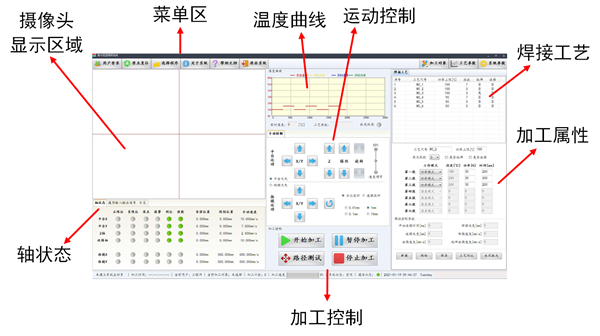

奥莱光电4轴联动恒温激光锡焊软件

解决方案:可通过我司的4轴联动恒温激光锡焊软件的运动控制通过设置运动轨迹采用拖焊的方式来解决异形焊盘的焊接需求。

终上所述,在实际客户打样的过程中最常见的还是PCB板圆形的插针焊盘和条形方形的矩形焊盘。对于那种不规则的焊盘一般是在后台软件编写运动轨迹控制前台焊接头接收轨迹指令信号后实现拖动焊接。
