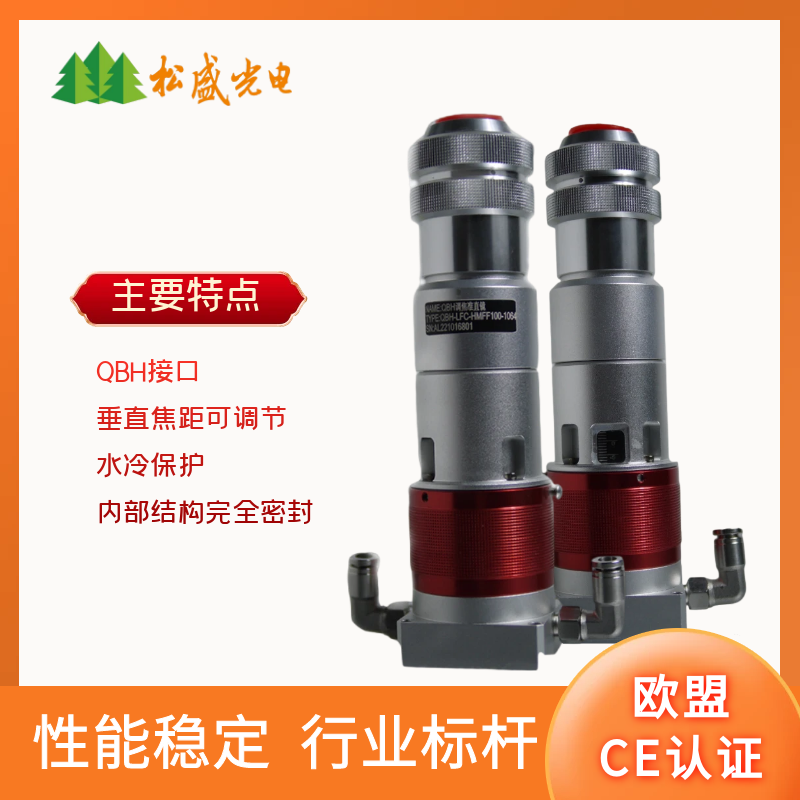

什么是可调焦准直镜

什么是可调焦准直镜介绍

可调焦准直镜是一种能够调整焦距的光学元件，主要用于将发散的光线转换为平行光束。它的核心部件包括透镜组和调节机构，通过手动或自动调节透镜的位置，实现焦距的精准控制。这种设计使得它在不同距离的光学系统中都能发挥理想效果，适用于多种复杂的光学环境。松盛光电来给大家介绍分享，来了解一下吧。

一、基础定义

可调焦准直镜是可手动 / 精密微调透镜与光源(光纤端面)间距的光学准直器件，既能把光纤发散光转为平行准直光，也能反向把空间光耦合进光纤;区别于普通定焦准直镜，它可连续改变输出光斑大小、束腰位置、光束发散角，调好后可锁紧固定光路。

二、核心工作原理

基础准直逻辑 光纤出射是球面发散光，透镜固定焦距f;当光纤端面恰好落在透镜前焦面时，出射完全平行光(标准准直状态)。

可调原理 镜筒带螺纹微调结构，旋转外层调焦环，内部透镜沿光轴前后平移，改变光纤与透镜的距离：

光纤<前焦面：输出光束发散，光斑随距离变大;

光纤=前焦面：完美平行准直;

光纤>前焦面：输出光束会聚，形成聚焦光斑。

锁紧结构 调至目标光斑 / 准直状态后，拧紧侧边紧定螺丝或滚花锁环，锁定透镜位置，防止光路偏移。

三、两大主流结构类型

1. 单轴可调焦准直镜(最常用)

仅支持光轴前后调焦，只能改变光斑大小、准直 / 聚焦状态;结构小巧、价格低，适配普通激光、光谱检测、光纤传感。

镜片可选：非球面透镜(单模光纤，像差小)、消色差双胶合透镜(宽波段白光 / 多波长)、梯度透镜。

接口：FC/PC、FC/APC、SMA905 通用光纤接头。

2. 多轴可调焦准直镜(精密科研级)

除光轴调焦外，额外增加 X/Y 横向平移、俯仰 / 偏摆角度微调，五维可调：

补偿光纤偏心、装配错位、光路倾斜;

大幅提升光纤耦合效率，适配干涉仪、量子光学、精密激光耦合等高精度场景; 缺点：体积更大、成本更高、调节操作复杂。

四、和固定(定焦)准直镜核心区别

定焦准直镜：透镜与光纤距离出厂固定，只能输出单一平行光斑;更换光斑尺寸必须换不同焦距型号，无法现场微调。

可调焦准直镜：一支覆盖多种光斑 / 聚焦状态，现场快速调节，一套设备适配多种光路距离、检测需求，减少备件。

五、典型应用场景

激光加工、激光测距：调节输出光斑直径，匹配加工 / 探测距离;

光谱仪、光纤传感：优化耦合效率，适配不同距离的采样光路;

光学实验、干涉系统：微调平行度，补偿光路装配误差;

机器视觉、红外检测：切换发散 / 准直 / 聚焦模式，适配不同被测物;

自由空间光通信：远距离光路校准，调节光束发散角降低损耗。

六、关键性能参数

调焦行程：常见 ±1mm、1.5mm;

标准焦距：2/4.6/7.5/11mm;

适用波段：紫外 200–405nm、可见光 400–700nm、近红外 700–1700nm;

光束质量：单模款衍射极限 M²≈1.波前误差极小;

指向稳定性：调焦时光束偏移<15mrad，不严重偏离光路。
