MiniLED激光巨量焊接系统结构说明及安装维护

之前奥莱光电的产品中有提及到MiniLED激光巨量焊接系统相关的产品结构特点和产品技术参数,也就是该系统产品手册的第一章主要内容。下面奥莱小编继续带来后几个章节的内容。

第二章 结构说明

2.1 概要结构说明

焊接头由七大部件组成,以QBH为例,从上往下依次为:1.QBH接头、2.准直模组、3.DOE组件、4.CCD成像模组、 5.测温仪模组、6.聚焦模组、7.保护玻璃模组、8.同轴吹气模组、。

MiniLED激光巨量焊接系统概要结构说明图

第三章 光学&机械安装

3.1. 焊接头的固定

焊接头与机床的固定是通过安装底板实现的。

3.2. 管路安装

3.2.1. 水冷接口

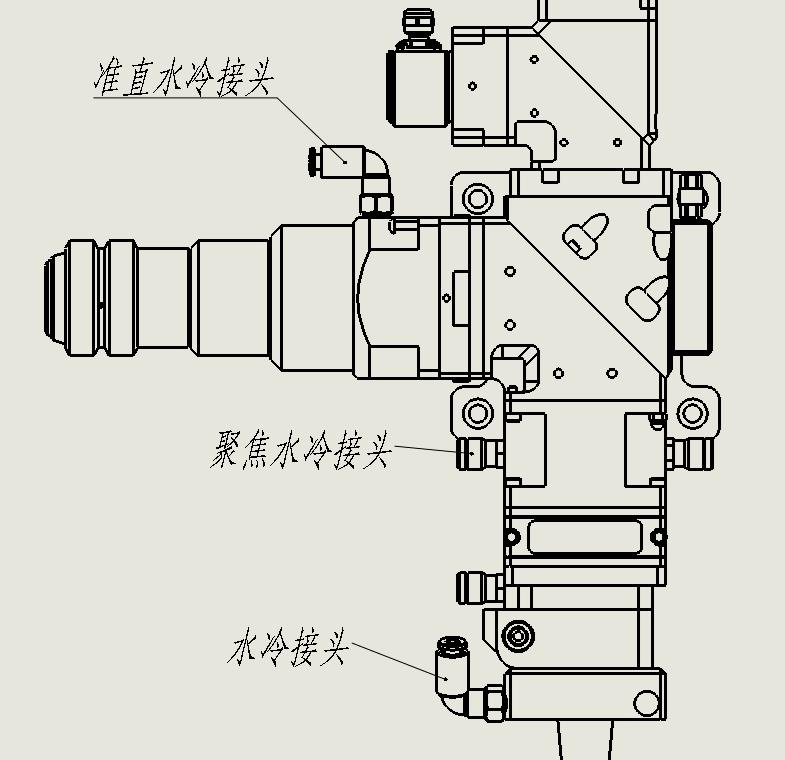

水冷固定板上,有进水口和出水口。建议功率高于1000瓦时,启用水冷装置。此外,本系列切割头功率不能大于2000瓦。管道结构请参考图4。

图3

建议流量请参照表1。只要满足以下表1的要求,水冷回路可以一直循环使用。

最低流量 1.8升/分(0.48gpm)
进口压力 170到520kPa(30到60psi)
进口温度 ≥室温/>结露点
硬度(相当于CaCO3) <250毫克/升
PH值 6到8
颗粒尺寸 <200微米直径

                                                                                 表1

3.2.2. 辅助气体接口

MiniLED激光巨量焊接系统辅助气体接口图

图4

辅助气体管道位置请参考图4。最大压力为25BAR。

若有杂质混入辅助气体,如碳氢化合物(THC)和湿气(H2O),镜片可能受损。建议辅助气体规格请参考表2。

气体 纯度 最大H2O(ppm) 最大THC(ppm)
99.80% <5ppm <1ppm
99.998% <5ppm <1ppm
99.998% <5ppm <1ppm
99.998% <5ppm <1ppm

                                                                                 表2

要防止杂质进入管路,影响光学系统的正常工作。非金属材料能随着氧和湿气进入系统,并成为灰尘和碳氢化合物的来源。所以建议采用不锈钢管道和配件。过滤网能将颗粒清楚道0.01微米以下,净化器能防止油和水进入镜片,以保证系统的正常使用。

3.3. 光纤插入固定方法

本系列切割头适用于大多数工业光纤,光纤的导入靠光纤连接块来完成。

QBH导入

操作顺序:

1、将连接块顶端的塑料保护盖取下。

2、将QBH上的小孔对准连接块上的小孔,插入QBH,直插到底。

3、顺时针拧紧连接块上的固定螺母,如图5所示。

4、上提固定螺母,再次顺时针方向拧紧。

顺时针拧紧连接块上的固定螺母示意图

图5

3.4. DOE调整(改变光斑方向)

如图DOE组件可以自由旋转,此结构可以改变光斑方向。

光斑方向调整

旋转图示旋钮,可以360°改变光斑方向,方向固定后,扭紧锁紧螺丝固定

旋转图示旋钮示意图

3.5. 测温仪安装

1.将测温仪探头旋入固定块,将固定块连接到主体。

2.将测温仪控制盒电气连接接头插入到测温仪电气接口,完成电气连接。

测温仪安装示意图

图6

第四章 电气软件安装

电气接线 → 软件安装 → 系统启动 → 软件参数设置 → 开始工作

第五章 日常维护

5.1. 保护镜片的维护

保护镜片位于调焦模块的底部,当镜片上附着杂质或异物时,会导致镜片损坏,因此需要定期维护镜片,建议一周清洁一次。如图7所示。

保护镜片是易损件,损坏后需要更换。

维护/更换时,务必带上防尘手套或指套,以免手上的油渍和灰尘污染镜片。

清洁镜片溶剂采用无水分析纯乙醚+分析纯无水酒精各占50%混合,不能使用医用消毒酒精,否则会报废镜片。

保护镜片的维护示意图

图7

5.2. 聚焦镜片的维护

聚焦镜片位于模块内部,可以定期进行维护,建议1~2个月清洁一次。

维护/更换作业前,务必带上防尘手套或指套,以免手上的油渍和灰尘污染镜片。

5.3. 准直镜片的维护

准直镜片只用于QBH光纤连接器,镜片是可以维护/更换的。建议每3~5个月清洁一次准直镜片。维护/更换作业前,务必带上防尘手套或指套,以免手上的油渍和灰尘污染镜片。

5.4. 激光器的维护

激光器必须工作在不高于25度的恒温环境,剧烈的环境温度变化会带来激光器的不稳定,影响加工良率。同时要求环境洁净无尘,恒温恒湿,如果激光器带有外置水冷或者TEC制冷,要求环境湿度大于70%,并且激光器制冷温度不得低于环境温度超过5度以上。

以上就是武汉奥莱光电关于 MiniLED激光巨量焊接系统结构说明及安装维护的具体内容,如果还有疑问,欢迎来电或加微信详询,我们为您持续更新更多相关说明,您可以关注我们网站了解更多资讯。
