浅谈激光塑料焊接工艺方法及优点

  说起焊接,大家第一时间联想到的可能是金属零部件的焊连。那么日常生活中看到的各种塑料产品是怎么焊接的呢?奥莱光电将从塑料焊接工艺类别、塑料激光焊接工艺、塑料激光焊接的原理等方面来科普下塑料焊接。

  一、所有的塑料材料都可以焊接吗?

  热固性塑料 热塑性塑料

  是不是任意一种塑料材料都可以焊接呢?塑料根据其物理化学性能分类,分为热固性塑料和热塑性塑料。

  其中热固性塑料为化学分子结构,一般是一次成型。如上左图中开关面板和幼儿用的碗都是热固性塑料加工而成的,它们具有耐高温的特性,质地坚硬、难以熔化,加热后也不再软化,过度加热直接分解。

  另一种热塑性塑料特点明显不同,如上右图是热塑性的塑料零件,它们在受热时发生软化或熔化,可流动成型,且可以反复多次加热。由此可知,并不是所有塑料材料都能实现焊接。

  二、塑料焊接工艺类别

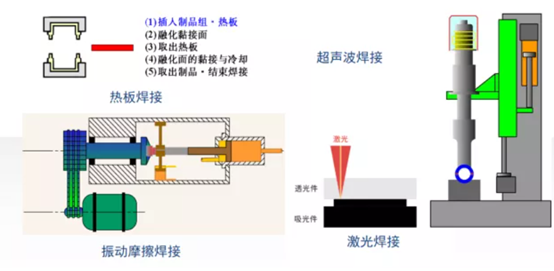

塑料焊接工艺类别

  目前常用的塑料焊接工艺方法主要有四类:

  (1)热板焊接——通过热板加热后进行的焊接,如示意图将产品熔化后再取出热板,产品加压实现焊接;

  (2)超声波焊接——利用高频振动波传递到需要焊接的物体表面,在加压的情况下,摩擦生热进行产品的焊接;

  (3)振动摩擦焊接——两个塑料部件在一定的压力、振幅和频率下,相互接触摩擦。因摩擦产生热量,使得材料在焊缝界面处熔化。在压力下,熔融塑料从焊缝区域流出形成溢料。在振动停止后,熔融塑料层固化,并产生一个坚固的接头;

  (4)激光焊接——激光焊接技术是借助激光束产生的热量使塑料接触面熔化,进而将热塑性片材、薄膜或模塑零部件粘结在一起的技术。

  这四种焊接方式的优缺点如下,其中塑料激光焊接的优点尤为明显,它可以加工复杂零件,且具有焊接周期短、可在线监控、设备维护成本低的特点。

热板焊接 超声波焊接 振动摩擦焊接 激光焊接
优点 设备成本低 设备成本低,焊接周期短,可用于曲面焊接 设备成本低,焊接周期短,可用于大型工件焊接 非接触式,可加工复杂零件焊接周期短,可在线监控,设备维护成本低
缺点 仅适用于简单工件 易产生碎屑,机械应力大,工件尺寸小 易产生碎屑,机械应力大 单次投入成本略高,对材料的光学性能要求较高

焊接方式优缺点对比

  塑料激光激光焊接具有这么多优势,它的原理是怎样的呢?

  三、塑料激光焊接的原理

  激光塑料焊接方法要求上下层待焊材料对一定波长的激光分别表现为较好的透过性和较好的吸收性。基于此,塑料激光焊接也称为激光透射焊接,激光焊接原理如图所示。

激光焊接原理图示

激光焊接原理

  焊接时,激光透过上层材料并在上层材料与下层材料的结合面处被下层材料吸收并产生热量,热量在上下层材料之间传递,使结合面融化,熔融状态下的塑料大分子在焊接夹具的压力和热膨胀的作用下相互扩散和缠结,产生范德华力实现焊合。

不同材料对波长的透过率 常用塑料的可焊性图示

不同材料对波长的透过率 常用塑料的可焊性

  左图是几种透明塑料材料对波长的透过率,可以看出在塑料材料对1200nm以下波长的透过率都很高,对于1200nm以上波长吸收率有所增加。一般说来,当上层材料激光透过率高于50%,下层材料激光透过率低于20%时,会获得较好的激光焊接效果。右边这个图表为常用塑料材料的可焊性。

  由于塑料焊接过程需要施加压力,那么塑料零件焊接对其结构就有相应的要求。如下图所示,塑料零件焊接一般为上下搭接结构,对于管类零件,可实现过盈配合的管类焊接。

塑料零件焊接结构图示

塑料零件焊接结构

  四、塑料焊接方法的类型

  塑料焊接方法一般分为四类:

  (1)轮廓焊接:激光沿着塑料焊接层的轮廓线移动并使其熔化,将塑料逐渐粘结在一起。主要用于焊接规则外形且有焊接速度要求的零件;

  (2)同步焊接:使用带有多个激光口的激光发射器,通过光学器件调整激光束的方向和形状;激光束通过程序引导,沿着焊接层的轮廓线焊接,使整个轮廓线同时熔化并粘结在一起。主要用于焊接接触面积较大,且焊接一致性要求较高的零件;

  (3)扫描焊接:又称准同步焊接,它综合了上述两种焊接技术。利用光学器件产生高速激光束,沿着待焊接的部位移动,使得整个焊接处逐渐发热并熔合在一起。此方法对激光发射设备要求较高;

  (4)掩膜焊接:通过预先制作的模板遮挡无效区域的激光束,只暴露出精确的焊接部位,仅对焊接区域进行熔化,实现焊接过程。这种焊接技术精度高,是目前应用较广的激光焊接技术,设备通用性强,模板制作简单、成本低,可以实现低至10μm的高精度焊接。

四类塑料焊接方法

以上就是武汉奥莱光电关于 浅谈激光塑料焊接工艺方法及优点的具体内容,如果还有疑问,欢迎来电或加微信详询,我们为您持续更新更多相关说明,您可以关注我们网站了解更多资讯。
