塑料激光焊接的方法有哪些?

激光焊接塑料的 5 种方法

近年来,随着技术的不断升级,塑料激光焊接的未来增长趋势逐渐显现。过去几年,一些激光技术还没有取得突破,而且激光器的价格也比较高。与传统焊接相比,一次性投资较大,可能无法很快产生效益。但现在激光的经济优势凸显出来。塑料的激光焊接可以降低设计师产品设计的难度。

目前,许多产品(包括汽车半导体行业、医药食品行业等)对加工精度和外观美观的要求非常高,这使得激光焊接成为这些产品生产的必要工艺,促进了激光焊接的进一步发展。激光焊接技术。

塑料激光焊接的相容性、熔化温度、匹配性越接近,其效果越好。塑料激光焊接的应用方法与金属焊接不同,包括顺序环向焊接、准同步焊接、同步焊接和辐照掩模焊接。下面拓发对这些焊接方法进行简单介绍。

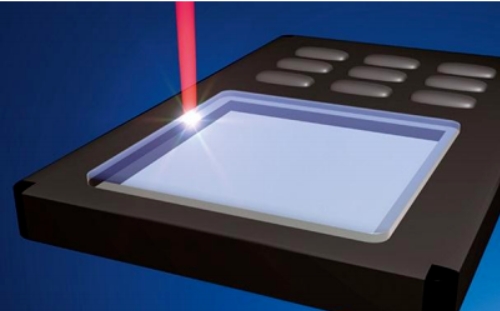

轮廓焊接

  激光沿着塑料焊接层的轮廓线移动并将其熔化,逐渐将塑料粘合在一起。主要用于焊接有规则形状和焊接速度要求的零件;

同步焊接

  使用具有多个激光端口的激光发射器,通过光学器件调整激光束的方向和形状;激光束由程序引导,沿着焊接层的轮廓进行焊接,使整个轮廓同时熔化并粘在一起。主要用于接触面积大、焊接一致性要求高的零件的焊接;

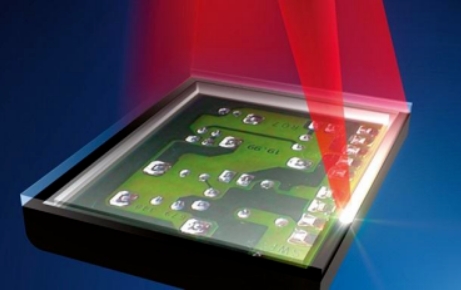

扫描焊接

  又称准同步焊接,它结合了以上两种焊接技术。光学设备用于产生高速激光束,该激光束沿着待焊接的部件移动,使整个焊缝逐渐升温并熔合在一起。该方法对激光发射设备要求较高;

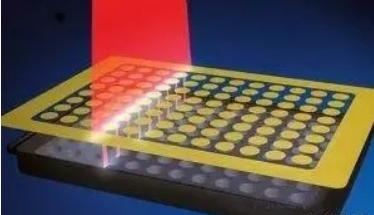

模板焊接

  无效区域的激光束被预制模板阻挡,只露出精密焊接部分,仅熔化焊接区域,实现焊接过程。这种焊接技术精度高,是目前应用最广泛的激光焊接技术。该设备通用性强,模板制作简单,成本低。可实现低至10μm的高精度焊接。

滚焊

  滚焊是一种创新的激光塑料焊接工艺,有多种不同的形式。滚焊主要有两种形式:

第一种是 Globo 球焊。激光透镜末端有一个气垫玻璃球。这个玻璃球起到聚焦激光的作用,同时夹紧塑料件。焊接过程中,Globo镜头在移动平台的带动下沿着焊接线滚动,完成焊接。整个过程就像用圆珠笔写字一样简单。 Globo焊接工艺不需要复杂的上部夹具,只需要制作一个底模来支撑产品。 Globo 球焊接工艺还有 Roller 滚柱焊接工艺的变体。不同的是,将透镜末端的玻璃球改为圆柱形玻璃镜筒,以获得更宽的激光线段。滚轮滚焊适合较宽的焊接。

第二种是TwinWeld焊接工艺。这种塑料激光焊接工艺在镜片末端增加了一个金属压轮。焊接过程中,压轮压紧焊缝边缘进行焊接。这种塑料激光焊接工艺的优点是金属压轮不会磨损,有利于规模化生产。但压辊的压力作用在焊缝边缘,容易产生扭矩,形成各种焊接缺陷。同时,由于透镜结构比较复杂,会给焊接编程带来一定的困难。
