消费电子制造中焊点缺陷难题怎么解决
消费电子(手机、耳机、电脑、智能穿戴等)的焊点连接，正面临高密度封装、微型化焊点、无铅环保、批量一致性四大核心挑战，传统回流焊、波峰焊、手工焊易出现虚焊、气孔、桥连、PCB 烧损、焊盘脱落等缺陷，严重影响产品良率与可靠性。激光锡焊凭借精准能量控制、窄热影响区、灵活送丝补材、高自动化适配的优势，成为解决消费电子焊点缺陷的最优方案之一。
一、消费电子焊点核心缺陷、成因与传统工艺痛点
核心缺陷清单(附成因与传统工艺局限)
| 缺陷类型 | 典型成因 | 传统工艺痛点（回流 / 波峰 / 手工焊） |
|---|---|---|
| 虚焊 / 冷焊 | 焊料润湿不足、温度不均、焊区氧化、间隙过大 | 回流焊温度场难精准控制；手工焊温度 / 时间依赖人工，批量一致性差；波峰焊无法适配微型焊点 |
| 气孔 / 夹渣 | 焊料 / 母材氧化、助焊剂残留、熔池冷却过快 | 回流焊助焊剂挥发不充分；波峰焊焊料氧化层卷入；手工焊无保护氛围，易产生氧化夹杂 |
| 桥连 / 短路 | 焊料过量、焊点间距过小、焊区润湿不均 | 高密度引脚（如 0.3mm pitch）回流焊易桥连；波峰焊无法控制局部焊料量；手工焊容错率极低 |
| PCB 烧损 / 分层 | 热输入过大、热影响区宽、无铅焊料熔点高 | 回流焊整体加热，易导致 PCB 翘曲、元器件损伤；波峰焊高温冲击，厚铜 PCB 易分层 |
| 焊盘脱落 / 铜箔剥离 | 热应力集中、焊盘与基板结合力不足 | 传统工艺热影响区大，热应力反复作用，导致焊盘脱落，尤其在柔性 PCB（FPC）与刚性 PCB（RPC）结合处 |
二、激光锡焊核心原理与系统配置(适配消费电子)
核心原理
激光锡焊(含送丝式与预置焊锡式，消费电子优先送丝式)是利用聚焦激光束的高能量，精准作用于焊点区域，熔化匹配的锡基焊丝(如 SAC305 无铅锡丝)与局部母材(焊盘、引脚 / 插针)，在保护气体氛围下快速冷却凝固，形成冶金结合焊点，实现电气与机械连接。其核心优势在于能量聚焦、局部加热、无接触、可精准补材。
核心系统组件(消费电子专用选型)
| 组件 | 功能 | 消费电子推荐选型 |
|---|---|---|
| 激光源 | 提供焊接能量 | 半导体激光器（976nm），功率 100–300W，脉冲模式（优先），脉冲能量 1–5J，脉宽 0.5–3ms；适配微型焊点的快速点焊 |
| 送丝系统 | 稳定输送锡丝 | 自动送丝机，φ0.1–0.3mm 细径无铅锡丝（SAC305），送丝速率 0.2–5mm/s，焊丝对中精度 ±10μm，适配高密度引脚 |
| 光学聚焦系统 | 聚焦激光束 | 扫描振镜 + F-theta 场镜，聚焦光斑直径 50–150μm，定位速度 > 1000mm/s，实现快速切换焊点 |
| 保护气体系统 | 防止氧化、改善熔池 | Ar 气（优先），流量 5–15L/min，微型同轴喷嘴，定向保护熔池，避免锡氧化形成焊渣 |
| 视觉定位系统 | 精准定位焊点 | CCD+CMOS 双视觉，定位精度 ±5μm，支持焊点识别、偏移补偿、焊后检测，适配批量自动化生产 |
| 运动平台 | PCB / 元器件定位 | XYθ 精密平台，重复定位精度 ±3μm，适配柔性 PCB、异形 PCB 的焊接 |
三、激光锡焊关键工艺参数优化(解决缺陷的核心手段)
针对消费电子常见焊点缺陷，通过精准参数组合可实现缺陷的系统性抑制，核心参数及优化方向如下：
激光参数优化（抑制烧损、虚焊、气孔）
功率 / 脉冲能量：SAC305 无铅锡丝，脉冲功率 100–200W，单脉冲能量 1–3J，脉宽 1–2ms;能量过低易虚焊，过高易烧损 PCB;
光斑直径 / 离焦量：光斑直径 80–120μm，离焦量控制在 ±0.3mm，保证熔池均匀，避免局部过热;
脉冲频率 / 扫描速度：脉冲频率 50–150Hz，扫描速度 15–35mm/s，与送丝速率联动，避免焊料堆积或未熔合。
送丝参数优化（抑制桥连、焊料不足）
焊丝选型：优先 SAC305 无铅锡丝，φ0.15–0.2mm，适配微型焊点;特殊场景(如高频、高可靠性)可选 Sn-Bi、Sn-Cu 等低熔点合金;
送丝速率：0.5–2mm/s，根据焊点大小与间隙调整，保证焊料量精准匹配，避免过量导致桥连;
送丝角度：焊丝与 PCB 表面夹角 30°–45°，保证焊丝精准送入激光光斑中心，避免焊料飞溅。
辅助参数优化（抑制氧化、热应力）
保护气体：Ar 气流量 8–12L/min，喷嘴距离焊点 1–3mm，保证熔池完全被保护氛围覆盖;
预热：对厚铜 PCB 或大尺寸插针，采用低温预热(80–100℃)，减少热应力，避免 PCB 分层;
焊点间隙：控制插针与焊盘间隙 < 0.1mm，保证焊料润湿充分，形成冶金结合。
四、激光锡焊缺陷针对性解决方案(消费电子场景化)
| 缺陷类型 | 激光锡焊解决方案 | 工艺参数调整示例 |
|---|---|---|
| 虚焊 / 冷焊 | 提高激光脉冲能量、降低送丝速率、优化光斑对中、预处理焊区（去氧化膜） | 脉冲能量从 1J 提升至 1.8J；送丝速率从 1.5mm/s 降至 0.8mm/s；视觉定位补偿 ±3μm |
| 气孔 / 夹渣 | 增大 Ar 气流量、延长熔池存在时间、清洗焊丝与焊盘、采用同轴保护喷嘴 | Ar 气流量从 8L/min 增至 12L/min；脉宽从 1ms 延长至 1.5ms；焊丝用异丙醇清洗，焊盘用等离子体活化 |
| 桥连 / 短路 | 减少送丝量、缩小光斑直径、优化焊点间距、采用点 - 点焊接模式 | 送丝速率从 1.2mm/s 降至 0.6mm/s；光斑直径从 120μm 缩小至 80μm；采用振镜扫描，实现逐点精准焊接 |
| PCB 烧损 / 分层 | 降低激光功率、缩短脉宽、采用脉冲模式、低温预热、分区焊接 | 功率从 200W 降至 150W；脉宽从 2ms 缩短至 1ms；预热温度 90℃；对高密度区域分区焊接，避免热累积 |
| 焊盘脱落 / 铜箔剥离 | 控制热输入、采用多脉冲分步焊接、优化焊点形状、增强焊盘预处理 | 采用 2–3 次低能量脉冲分步焊接；焊点形状设计为圆形，避免尖角应力集中；焊盘用等离子体处理，提升润湿与结合力 |
五、激光锡焊在消费电子中的典型应用与优势
典型应用场景

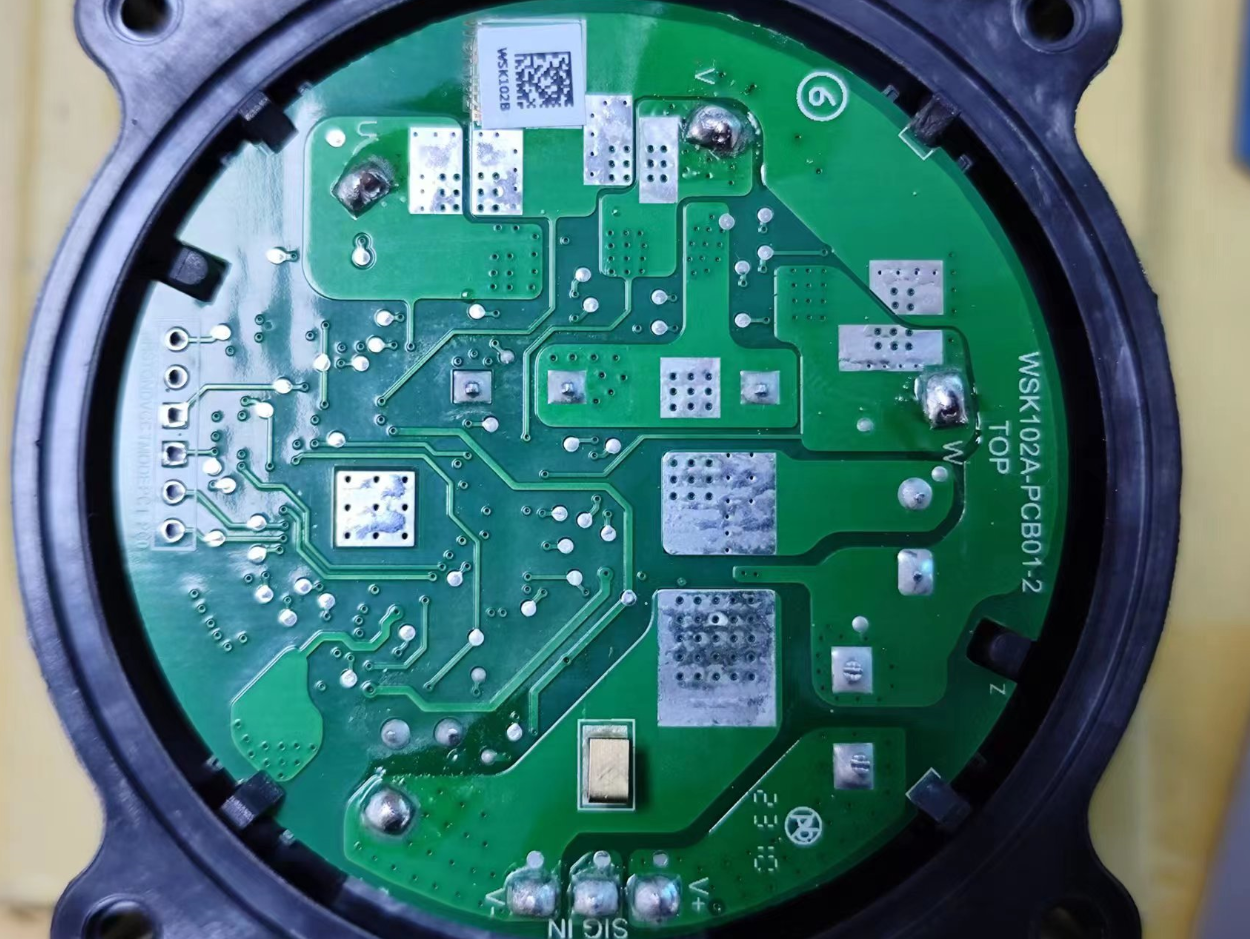

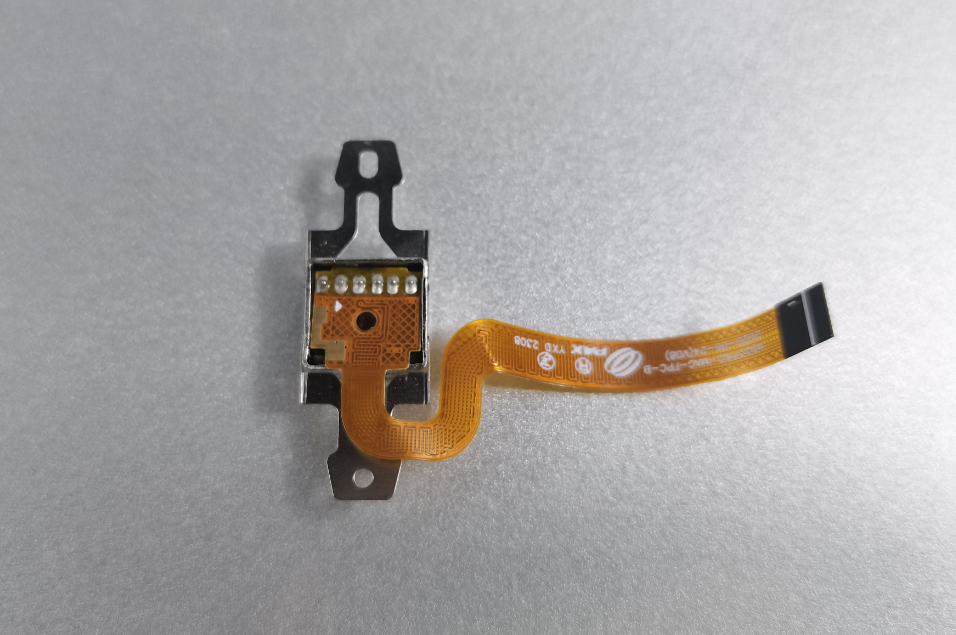

手机 / 平板：主板 BGA 返修、FPC 与主板连接、摄像头模组引脚焊接、Type-C 接口插针焊接;
智能穿戴：手表 / 手环的微型 PCB 与电池引脚焊接、传感器引脚焊接、柔性电路焊接;
电脑 / 外设：笔记本电脑主板的 CPU 插座引脚焊接、显卡的显存引脚焊接、打印机的控制板焊点焊接;
智能家居：路由器的射频 PCB 引脚焊接、智能音箱的音频模块焊点焊接、安防摄像头的 PCB 焊点焊接。
核心优势
极致精密：聚焦光斑小(50–150μm)，热影响区窄(<100μm)，适配 0.3mm pitch 以下的高密度引脚，避免桥连与短路;
高一致性：自动化控制，参数可精准复现，批量生产良率可达 99.9% 以上，远优于手工焊;
低损伤：局部加热，仅作用于焊点区域，避免 PCB 整体加热导致的翘曲、元器件损伤，尤其适合热敏元器件(如传感器、芯片)附近的焊接;
环保无铅：适配 SAC305 等无铅焊料，符合 RoHS 标准，无助焊剂残留问题(可采用无助焊剂焊接);
灵活适配：送丝式可灵活补材，适配不同间隙、不同厚度的焊点，可实现点焊、缝焊、环形焊等多种焊点形式，适配异形 PCB 与柔性 PCB。
六、激光锡焊实施关键注意事项与质量检测
实施关键注意事项
焊材匹配：优先选用与母材(焊盘、引脚)材质相近的焊料，避免冶金差异导致焊点脆性;例如 Cu 引脚 + Cu 焊盘，优先选用 Cu 基或锡铜合金焊料;
焊区预处理：焊接前需对焊盘与引脚进行预处理，包括清洗(异丙醇 / 乙醇)、去氧化膜(等离子体处理 / 酸洗)、活化，保证焊料润湿充分;
设备校准：定期校准激光功率、送丝速率、定位精度、光斑尺寸，避免设备漂移导致焊点质量波动;建议每日开机校准，每周全面校准;
工艺验证：批量生产前，需进行工艺验证，包括拉力测试(焊点拉力 > 5N)、电阻测试(焊点电阻 < 5mΩ)、X 射线检测(无气孔、无虚焊)、金相分析(焊点组织均匀)。
质量检测方案
在线检测：视觉定位系统实时检测焊点位置与形状，判断是否存在桥连、焊料不足等缺陷;
离线检测：X 射线检测(XRT)检测内部气孔、虚焊;拉力测试检测焊点机械强度;电阻测试检测电气性能;金相分析检测焊点微观组织;
可靠性测试：温度循环测试(-40℃~85℃，500 次)、振动测试(10–2000Hz，20g)、盐雾测试(5% NaCl，48h)，验证焊点在极端环境下的可靠性。
七、推荐方案与选型建议
方案选型(按产能与精度需求)
| 需求场景 | 推荐方案 | 核心配置 |
|---|---|---|
| 小批量研发 / 返修 | 桌面式激光锡焊机 | 半导体激光器（100W，脉冲），单轴送丝机，XYθ 手动平台，CCD 视觉定位 |
| 中批量生产 | 半自动激光锡焊线 | 半导体激光器（200W，脉冲），自动送丝机，XYθ 精密平台，双视觉定位，离线检测模块 |
| 大批量量产 | 全自动激光锡焊生产线 | 半导体激光器（300W，脉冲 / 连续），多轴送丝机，龙门式运动平台，视觉定位 + 在线检测 + 自动分拣，适配 24 小时连续生产 |
关键选型建议
激光源：消费电子优先选用半导体激光器(976nm)，功率 100–300W，脉冲模式可精准控制热输入，避免烧损;
送丝系统：优先选用自动送丝机，搭配 φ0.15–0.2mm 的 SAC305 无铅锡丝，送丝速率可调(0.5–2mm/s)，保证焊料量精准;
视觉系统：必须配备双视觉定位系统(CCD+CMOS)，定位精度 ±5μm，支持焊点识别、偏移补偿、焊后检测;
保护气体：优先选用Ar 气，流量 8–12L/min，采用微型同轴喷嘴，定向保护熔池，避免锡氧化。
