Beamfiler激光光斑分析仪参数/图片/应用/价格

产品图片:

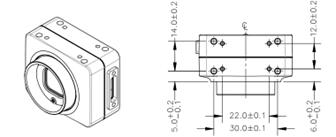

Beamfiler激光光斑分析仪图一

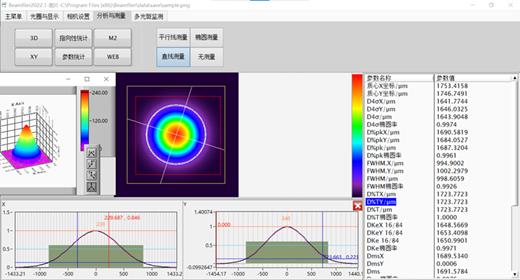

Beamfiler激光光斑分析仪图二





产品简介:

Beamfiler光斑分析仪可实现激光光斑检测及测试应用。为客户提供定制光束质量分析一体化设计解决方案,并支持多应用开发。通过光束分析装置一体化设计,配套衰减方案设计,最小可测量直径40μm光斑,支持实时曝光及增益调节。该系统可以对连续可见激光光斑进行采样,分析得到激光光斑中心,半径,椭圆比等,并对光强能量场进行二维和三维显示。可广泛用于需要对激光光斑形状进行检测得场合,如激光生产,维护以及激光应用。也常用于光学器件质量检查,激光腔镜调整,外光路准直,光纤对准耦合分析等。



产品硬件参数:

项目 参数
型号 beamfiler-V001
靶面尺寸 1/1.8"
光谱响应 190-1100nm
感光尺寸 7.1mm W x 5.4mm H
有效像素 2048 x 1536
像素尺寸 3.45μm x 3.45μm
帧速率 6-12帧@2048 x 1536有效像素
最小系统动态范围 47dB
接口 USB 3.0
尺寸和CMOS凹进量 44 mm x 35 mm x 19.5 mm

CMOS凹进量:表面下12.5mm

标准软件 Beamfiler2022

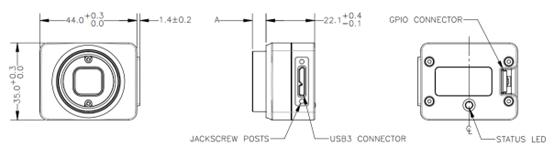

Beamfiler激光光斑分析仪尺寸图一Beamfiler激光光斑分析仪尺寸图二





产品软件参数:



软件

XP, Vista, Win7, Win8 (32/64 位)

多开 (同时打开多个程序实例)

支持 USB/火线/CameraLink 相机

CWMode/脉冲模式 (软件触发)

实时模式 (实时数据) 和保存模式 (存储数据) 可同时使用



标准功能

ROI 调整 (质心、峰值、光束宽度)

计算 (阈值级别、最高像素)

缩放功能 (所有可视化和测量窗口)

相机设置 (曝光时间、增益)

曝光自动, 增益自动

触发设置 (延时)



导出

数据 (CSV)

图像 (BMP /PNG)

灰度图像8位

视频 (AVI)

视频捕捉/回放

生成报告



窗口

2维视图

3维视图

XY截面视图

多光斑分析

光束参数 (光束宽度、质心、椭圆率等)



数据监测

峰值、质心 X/Y、光束宽度:D4、DPK、DT



导入

数据 (CSV)

灰度图像8位

本厂承接有特殊要求的激光锡焊,激光塑料焊,激光焊接加工产品;并可为用户设计定制化方案及打样。
