一体化恒温振镜同轴加工系统

产品图片:

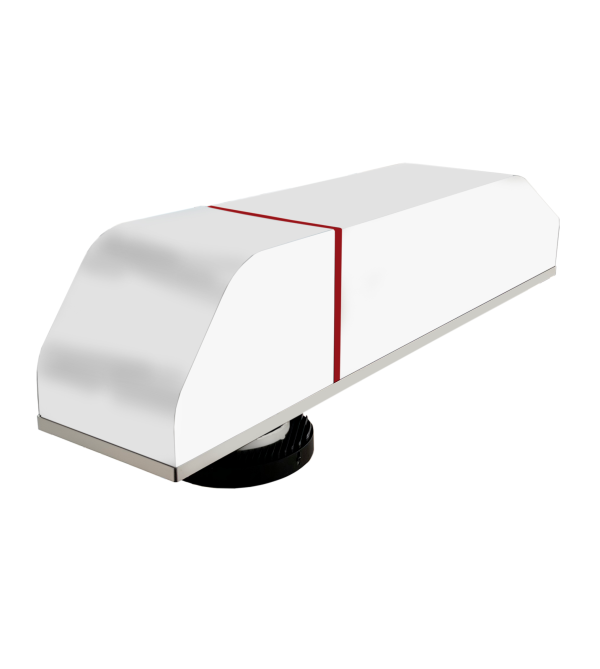

一体化恒温振镜同轴加工系统产品图片

产品简介:

1.波长800-1100nm

2.温控范围60-400℃

3.成像镜焦距F40/F60/F100/F200

4.通光孔径20mm

5.场镜焦距F160

6.激光器功率可选



产品特点:

1.场镜完美消色差设计

2.温度闭环反馈监控

恒温激光锡焊/塑料焊

3.高精度定位

校正后绝对定位精度可达0.02mm以下

4.激光同轴监控

5.兼容大多数振镜

6.提供机器视觉定制



产品结构图:

一体化恒温振镜同轴加工系统产品结构图

系统组成部分说明:

一体化恒温振镜同轴加工系统组成部件图示

该系统由7个部件组成,分别为:成像物镜,CCD相机,准直镜,传导光纤,测温机构,远心消色差物镜,照明光源



系统规格参数:

温度反馈直接半导体风冷激光器 1.半导体激光电源:锡焊专业半导体电源,嵌入式恒温算法,闭环功率控制;

2.高功率半导体激光器:直接半导体激光器,100W,激光λ=915nm;

3.高能量抗反射光纤:激光传导光纤,阶跃型能量光纤,芯径400μm,可拔插;

红外测温仪 1.红外在线测温仪:大客户OEM定制版+PID算法软件,响应速度20us;
高速扫描振镜 1.高速扫描振镜

通光孔径20mm,特殊定制振镜镜片;

振镜同轴焊接光学系统 1.同轴监视成像镜头:XYZ三轴微调,视场范围:≤Φ16mm 照明波长:488-850nm,工业相机:1/1.8英寸,C/CS口,客户自配

2.准直光学经镜头

3.红外测温光学合束模块:60-400℃,该系统仅支提供相应光学系统及安装接口

4.成像分光合束机构,包含成像分光合束镜片

5.激光分光合束机构+激光光合束镜片

6.测温仪安装调节架:测温仪探头上专用的二维调节架;

7.滤光片:Φ20*3mm,激光成像系统专用;

远心消色差扫描物镜 1.远心消色差扫描透镜:多波段远心消色差扫描透镜,通光孔径≤20mm,幅面70x70mm
恒温激光焊接专用照明光源 1.恒温激光焊接专用照明光源:恒流源亮度无极可调,光源COB封装,专用散热固定夹具,和镜头无缝结合,恒温激光焊接专用照明光源专用波长;
恒温激光焊接控制硬件 1.PCI振镜多轴运动控制卡;

2.CMOS数字相机:高速黑白工业相机130万CMOS,分辨率:1296*1024,芯片大小:1/3''

3.软件狗

短波红外测温软件V1.0 PID模糊智能算法,锡焊专用半导体,恒温焊接温度响应功率外控系统软件;
恒温激光焊接软件V1.0 专业图像识别熔焊锡焊软件:包含视觉算法包,软件;软件和电源通讯带温度监控,多段温度焊接设置,可以手动及自动进行图像识别焊接



应用范围:

1.不锈钢、铝合金、铜材等金属焊接

2.塑料等非金属熔覆

3.电路板、铝丝焊接



打烊示例:

一体化恒温振镜同轴加工系统打烊图示

本厂承接有特殊要求的激光锡焊,激光塑料焊,激光焊接加工产品;并可为用户设计定制化方案及打样。
